保护接地和保护接零的适用范围

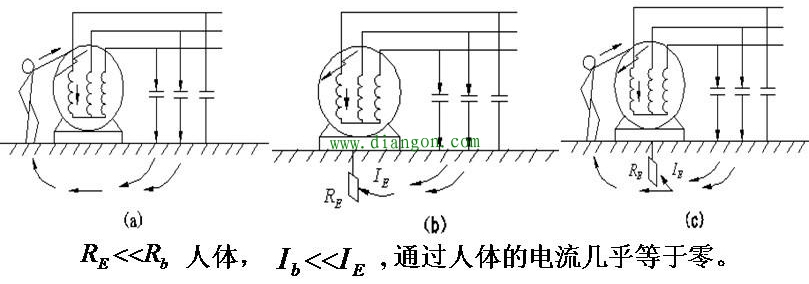

图1 保护接地
2．跨步电压
当人在分布电压区域内跨开一步，两脚间（相距0.8m）所承受的电压称为跨步电压。
3.保护接零

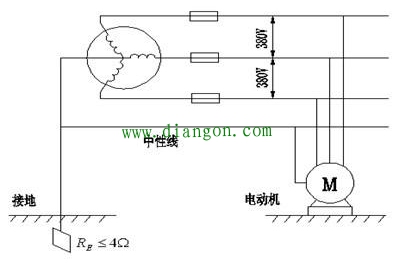

中性点直接接地的三相四线制380/220V系统中，常采用保护接零。保护接零见图2。

图2 保护接零

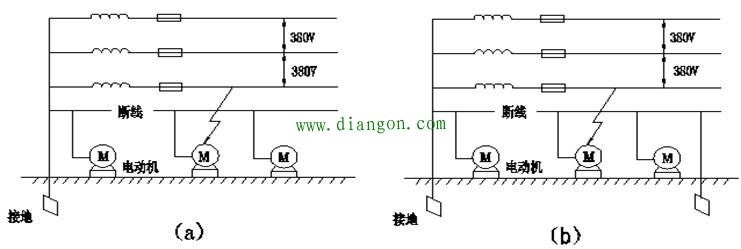

避免零线断线，采用重复接地。重复接地见图3。

图3 重复接地
保护接地和保护接零的适用范围：
（1）额定电压为1kV及以上的高压配电装置中的设备，在一切情况下均应采用保护接地。
（2）额定电压为1kV以下的低压配电装置中的设备，中性点不接地电网中，应采用保护接地；在中性点直接接地的电网中，应采用保护接零。在没有中性线的情况下，亦可采用保护接地。
