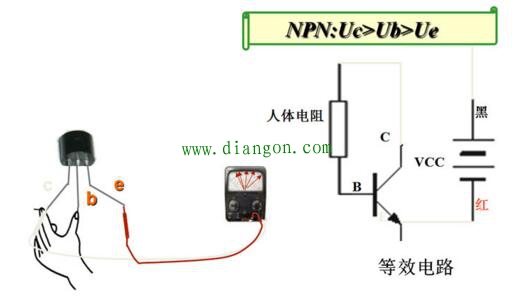

用万用表测试三极管管脚的方法图解

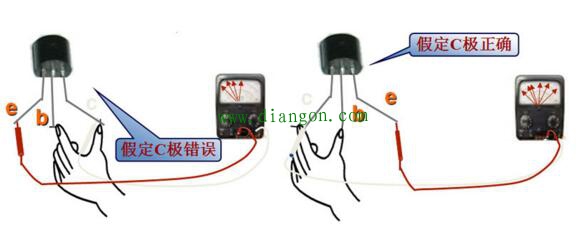

偏转较大假定是正确的！黑表笔接的是C极红表笔接的是E极。

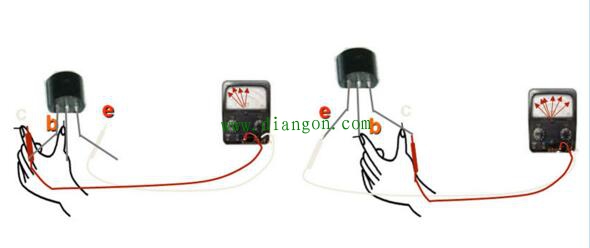

2.对于PNP型三极管

注意：对于PNP型三极管我们是将红表笔接C极
用万用表的 hFE挡检测β值
l 若有ADJ挡，先置于ADJ挡进行调零。
l 拨到hFE挡。
l 将被测晶体管的C、B、E三个引脚分别插入相应的插孔中（TO-3封装的大功率管，可将其3个电极接出3根引线，再插入插孔）。
l 从表头或显示屏读出该管的电流放大系数β。
