电阻元件的电压、电流的相量关系

利用基尔霍夫的相量形式分析正弦交流电路是十分便利的，其分析方法和直流电路的分析相同，因此先将电压、电流及各元件用相量形式表示，然后再进行计算。

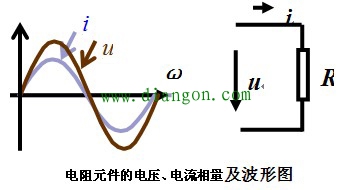

1．电阻元件的电压、电流的相量关系

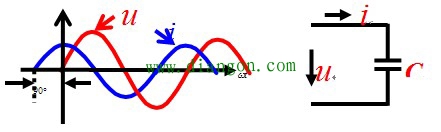

2．电容元件上电压、电流之间的相量关系

电容电路中欧姆定律的相量形式如下，其中含有幅度和相位信息

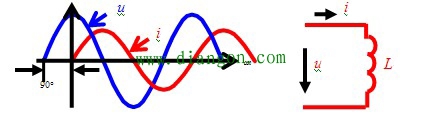

3．电感元件上电压、电流之间的相量关系

电感电路中欧姆定律的相量形式如下，其中含有幅度和相位信息

4． KCL、KVL 的相量形式
在正弦稳态电路中，在任一瞬间，由任一节点流出（或流入）的各支路电流相量的代数和为零:

在正弦稳态电路中的任一回路，在任一瞬间，沿回路各支路电压相量的代数和为零

在正弦交流电路中，若正弦量用相量表示，电路参数用复数阻抗表示，则直流电路中介绍的基本定律、公式、分析方法都能用。具体步骤如下：
（1）根据原电路图画出相量模型图（电路结构不变）；

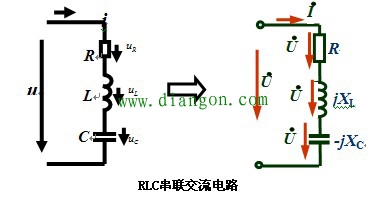

例.RLC串联电路的电压与电流关系用图中相量模型表示

（２）根据相量模型列出相量方程式或画出相量图；

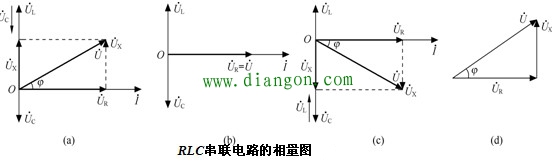

例:RLC串联电路的相量图用下图表示

（３）用相量分析法或相量图求解；
（４）将结果变换成要求的形式。
