7805三端稳压集成电路应用及注意事项

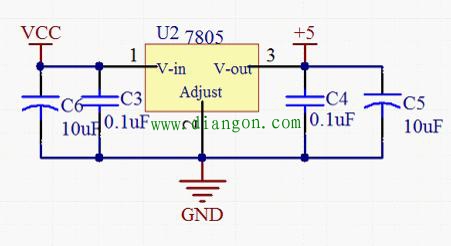

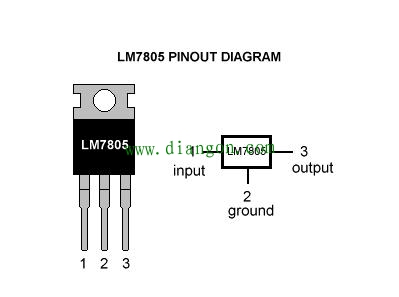

7805三端稳压集成电路，电子产品中，常见的三端稳压集成电路有正电压输出的78 ×× 系列和负电压输出的79××系列。顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。它的样子像是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。

7805三端稳压IC内部电路具有过压保护、过流保护、过热保护功能，这使它的性能很稳定。能够实现1A以上的输出电流。器件具有良好的温度系数，因此产品的应用范围很广泛。可以运用本地调节来消除噪声影响，解决了与单点调节相关的分散问题，输出电压误差精度分为±3%和±5%。

一、7805三端稳压IC在电路运用中应注意以下事项：
输入输出压差不能太大,太大则转换效率急速降低，而且容易击穿损坏。最高输入电压不能超过35伏; 输出电流不能太大，1.5A 是其极限值。大电流的输出，散热片的尺寸要足够大，否则会导致高温保护或热击穿; 输入输出压差也不能太小,低于2伏稳压效率急速下降。
二、7805没有输出电压诊断
1、输入端没有电压，或者电压过低，这个可以用万用表直接测量到的。
2、滤波电容击穿了，短路，造成7805保护。
3、线路上有短路或者断路现象。
4、管子本身烧了。
