指针式万用表判断电动机绕组首尾端的几种操作方法

当三相异步电动机的6个出线端标号失落或不清或重绕绕组之后，就需要查出哪两个出线端是属于同一相，哪个是线圈的首，哪个是线圈的尾。下面介绍用指针式万用表判断电动机绕组首尾端的几种操作方法。
方法一
用万用表电阻挡分清三相绕组各相的两个线头，并进行假设编号。

观察万用表（微安档）指针摆动的方向，合上开关瞬间，若指针摆向大于0的一边，则接电池正极的线头与万用表负极所接的线头同为首端或尾端。如指针反向摆动，则接电池正极的线头与万用表正极所接的线头同为首端或尾端。
再将电池和开关接另一相两个线头，进行测试，就可正确判别各相的首尾端。
方法二

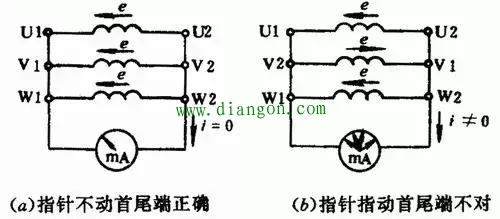

首先用万用表电阻档分清三相绕组各相的两个线头。给各相绕组假设编号为U1、U2、V1、V2和W1、W2。按下图接线，判断首尾端。用手转动电动机转子，如万用表（微安档）指针不动，则证明假设的编号是正确的，若指针有偏转，说明其中有一相首尾端假设编号不对，应逐相对调重测，直至正确为止。

方法三

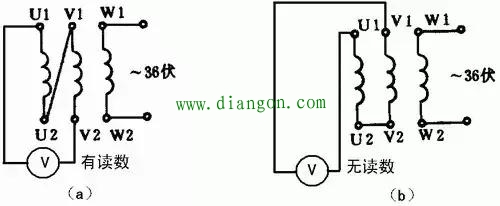

首先用万用表电阻挡分清三相绕组各相的两个线头，并进行假设编号，并按下图接线。把其中任意两相绕组串联后再与万用表的交流电压挡连接，第三相绕组与36V低压交流电源接通。

通电后，若电压表无读数，说明连在一起的两个线头同为首端或尾端。电压表有读数，连在一起的两个线头中一个是首端，另一个是尾端。任定一端为已知首端，同法可定第三相的首尾端。
