利用万用表直流电流档测量交流电流

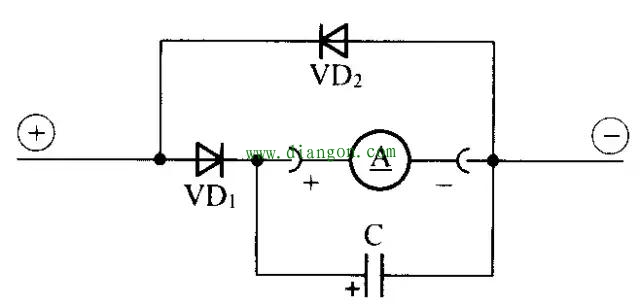

现在很多万用表都具有测量交流电流的功能，但也有许多指针式万用表只有直流电流测量功能。为了满足测量需要，通过增加整流和滤波电路，可在一定范围内将万用表的直流电流挡改为交流电流测量。其改进后的附加电路如下：

图中的电路增加了3个元器件。其中VD1为整流二极管，VD2为交流旁路二极管，C为滤波电容器。直流电流表中通过的是半波整流电流。如果不加负半波旁路二极管VD2，测试结果会偏高一些。当然，如果测试数据要求不高，也可以不设二极管VD2。这样，线路就更简单。如果不加滤波电容器，万用电表的指针会成为振荡状态。
电容器C的容量可通过计算，必须达到适当的容量，才能消除测量时指针的抖动现象。

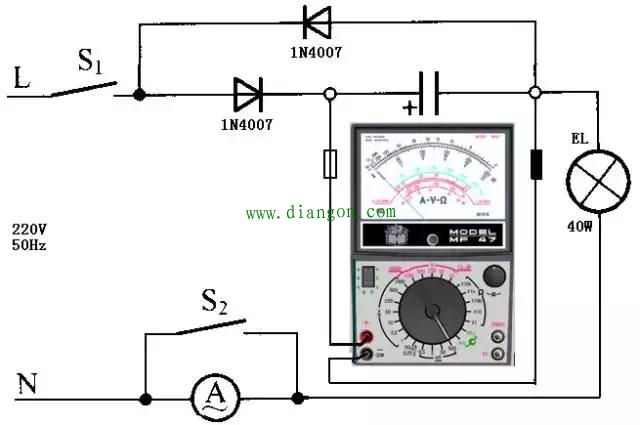

为了便于操作，我们以如下图的试验电路为例，介绍万用表直流电流挡测试交流电流的基本要领。

（1）求负载工作电流。按照图中所示负载功率，求出负载中通过的交流电流有效值为
（2）求万用表直流电流挡量程。根据半波整流平均值与有效值的关系式（I平均=I有效×0.44），算出通过负载HL的电流平均值为
I平均=182mA×0.45=82mA

按照量程电流值大于被测量的原则，万用表直流电流量程可选用100mA挡。
（3）合上电源开关S1，负载得电，灯泡EL点亮，万用表指示80.2mA，交流电流表A的读数约为181mA。
（4）合上开关S2，交流电流表退出测试线路，查看万用表直流电流挡的示值保持不变。试验顺利结束。
（5）测试数据处理。将第四步测试获得的直流电流表读数除以半波整流换算系数，就是通过负载的交流电流有效值。

如果使用万用表直流电流挡测试交流电流较为频繁，也可以按万用表直流电流各档量程范围，求出仪表常数，这样使用起来就很方便。
