用电阻测量法检修电气控制线路故障方法图解

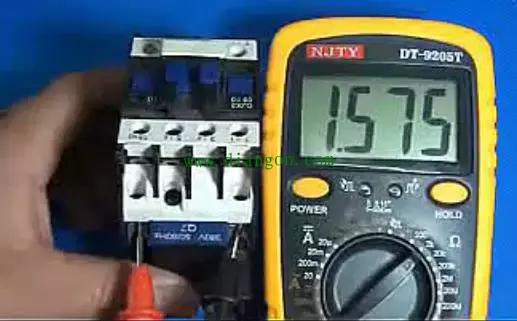

1.测量元器件的直流电阻值
在电力拖动控制线路中，常用的元器件有交流接触器、各种继电器、熔断器、断路器、控制按钮等。我们要测量并记录线路中所用交流接触器线圈、各种继电器线圈的直流电阻（具体的数值不同型号的接触器有较大有差别，如常用的交流接触器线圈直流电阻约2000Ω、而型号较新的线圈直流电阻则只有几百欧姆），以便检修时参考。

2.测量线路的通断情况
用电阻法查找故障点前，首先把控制电路两端从控制电源上断开，然后万用表置于R´10或R´100档去测量。一般采用分段测量的方法来检查线路是否有故障。

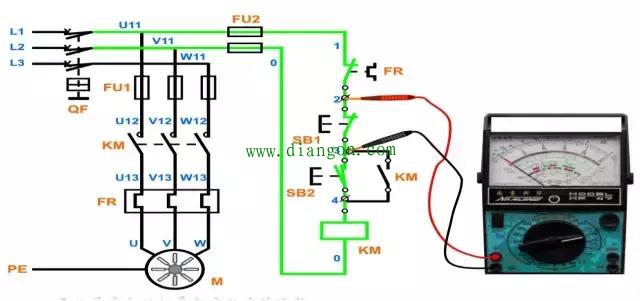

长分段法用于测量某一支路的通断情况；短分段法用于测量某一个或者几个元件在支路中的通断情况。例如按下按钮SB21，测量线路中2、3两点之间的电阻，正常时应该是电阻为0Ω，如果测得电阻值为无穷大，说明SB1有断路故障。

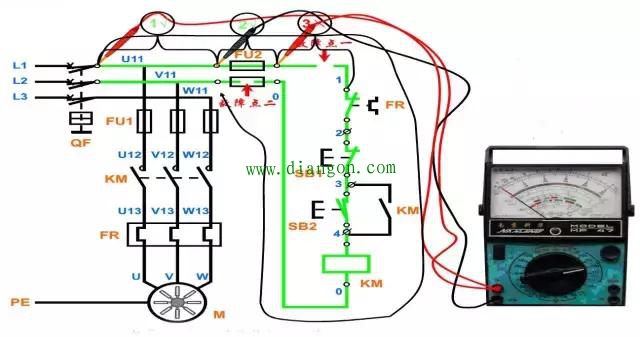

分段测量法的运用
3.控制回路的检查

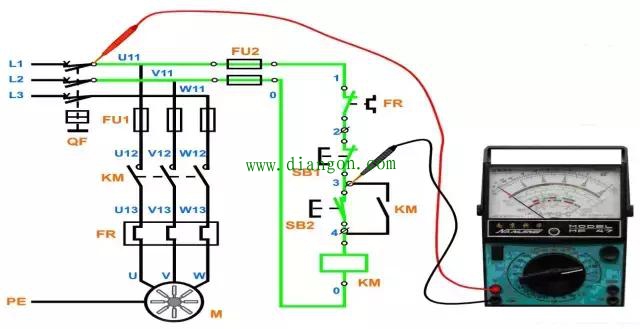

一般把万用表的两支表笔分别接在控制电路的起点即FU2的U11、V11两点(或是FU2的出线点0、1两点),按下按钮、接触器位置开关等元件来模拟控制元件的工作,根据各支路的通断使得所控制的接触器线圈、继电器线圈形成并联或断开,从万用表所指示的阻值变化来判断线路是否正常。
可分别测量按钮功能、接触器自锁功能、接触器互锁功能及主电路来进行,把万用表的两支表笔分别接在控制电路的起点即FU2的U11、V11两点,万用表的读数指示为∞(如果电阻为0Ω,则电路存在短路;如果电阻为2000Ω或1000Ω则有可能是自锁触头或启动按钮接错)。
4.主电路的检查
一般是在控制电路检查完后进行,主要目的是为了检查主电路是否存在短路。在检查主电路时由于电动机每相绕组的直流电阻较小,一般在10Ω以下,电阻挡应该选择×1Ω挡。接上电动机后按各接触器的工作顺序按下接触器触头支架模拟接触器工作,同时用万能表测量总开关出线点U11、V11、W11两两间的电阻,电阻大小应该相等且为电动机任意两根电源引线间电阻。若出现电阻为零,说明主电路出现短路;如果出现电阻较大或∞,说明主电路存在接触不良或开路。
经过测量后若电阻值符合以上规律,电路接线基本正确没有存在严重的故障(短路),通电成功率很高,同时在测量过程中也提高了分析判断电路的水平。
