110kV变电站接线方式

1、早期的110kV变电站的接线方式，电源侧大多为“内桥接线”方式，多为一座220kV变电站的110kV不同母线，“同方向双电源”供电，安装两台变压器，10kV侧为单母线分段接线方式。
1.优点是接线简单；操作方便；自投方式简单；两台变压器电源侧只需3台开关；其电源侧母线不用单独配置保护（在变压器差动保护范围之内）；投资少。
2.缺点是由于每条母线只能带一台变压器，限制了所带10kV负荷的发展；当一台变压器不工作时，需要站内“一半”停电，当“另一半”运行设备故障时易发生全站停电。

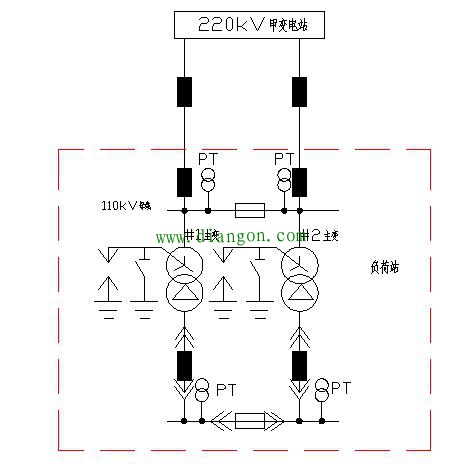

图一 内桥接线示意图
2、为了增加变电站的容量，提高供电的可靠性，中期的110kV变电站的接线方式，电源侧大多为“扩大内桥接线，多为一座220kV变电站的110kV不同母线，“同方向双电源”给站内两条“两边母线”供电；以及出自于另一座220kV变电站的110kV母线“不同方向单电源”给站内一条“中间母线”安装三台变压器，10kV侧为单母线分段接线方式（期中中间的变压器10kV侧宜为A段、B段）。
1.优点是增加了所带10kV负荷的出线路；中间的变压器10kV侧采用A段、B段接线，可使10kV侧负荷出线路更多些，当其停电时负荷可由另外两台变压器“分带”。
2.缺点是操作较复杂；自投方式繁杂、投资较大。

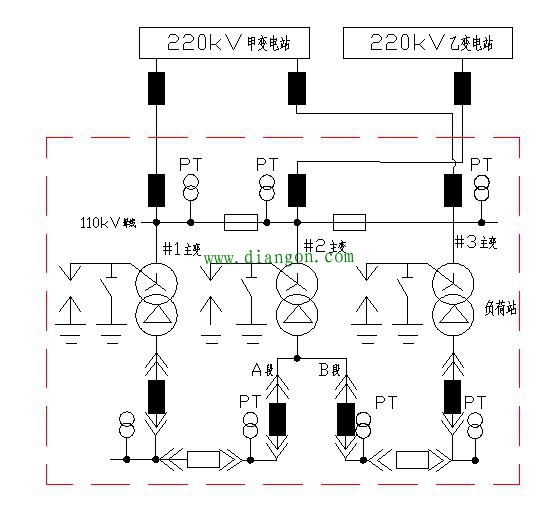

图二 扩大内桥接线示意图
