变频器动力线、电源线、信号线之间的布线距离要求

变频器安装固定完成后，就要对其主电路端子和控制电路端子进行连接操作了。连接时应严格按照该变频器的使用手册中的接线方法进行，同时也应遵循变频器连接的基本原则和连接方法选配周边设备并进行接线操作。

变频器接线时连接线应尽可能简短、不交叉，且所有连接线的耐压等级必须与变频器的电压等级相符，同时还应注意电磁波干扰的影响。为了避免电磁干扰，安装接线时可将电源线、动力线、信号线远离布线，关键信号线使用屏蔽电缆等抗电磁干扰措施。

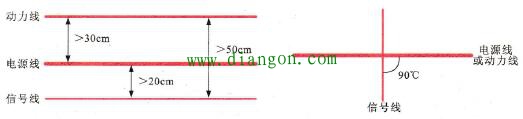

为了减小电磁干扰，通常在变频器周围电路中的接触器和继电器等装置的线圈上连接浪涌吸收器，同时为了减小干扰相互间的耦合，动力线与电源线之间的距离应大于30 cm，动力线与信号线之间的距离应大于50 cm，电源线与信号线之间的距离应大于20 cm，交叉布线时应使其交叉线垂直，如图所示。

图 变频器动力线、电源线、信号线之间的距离
