开关电源基本原理
时间：2023-03-06来源：佚名
|

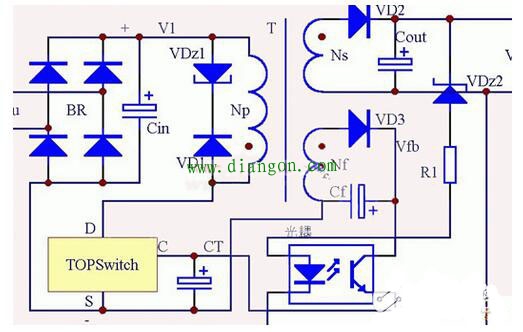

开关电源的基本原理如图所示。主要由以下7部分构成： 1) 输入整流滤波器，包括整流桥和输入滤波电容; 2) 单片开关电源，内含功率开关管和控制器(含振荡器、基准电压源、误差放大器和PWM比较器)，MOSFET; 3) 漏极钳位保护电路; 4) 高频变压器; 5) 输出整流滤波器; 6) 光耦反馈电路; 7) 偏置电路 ，给光耦合器的光敏提供偏压。
|
