新手必看！怎么样看懂电动机正反转电路图

电动机正反转，看似只是一张简单的电路图，但其实里面包含了多种电工常用知识。因此这张图常常当作电工入门教学之用，或者说，此图是许多电工的启蒙教材。今日拿来与对电工感兴趣或刚入行的电工朋友分享。

　　此图直接拿来使用的情况也很多，比如起重机、卷扬机、车床、电梯等。凡是需要做往返动作的机器，几乎都需要用到正反转。科技发展到今天，很多机械实现了自动化，如数控车床等，都是使用plc控制，但需要知道，PLC在编程过程中，程序员必须清楚其机械控制原理，才能在编程时通过控制电路通断来实现控制功能。有机会我们会向大家分享控制电动机正反转的PLC控制程序，但在学习PLC之前，学习其机械原理是绝对必须的。
　　电动机正反转控制原理图中，涉及到的知识点有：1.电动机转动方向变换原因；2.电路保护装置；3.按钮和接触器的元件原理；4.自锁与互锁；5.机械互锁的用处。
常开触点: 不按或线圈不通电时断开 ,按下或线圈通电时闭合；
常闭触点: 不按或线圈不通电时闭合. 按下或线圈通电时断开；

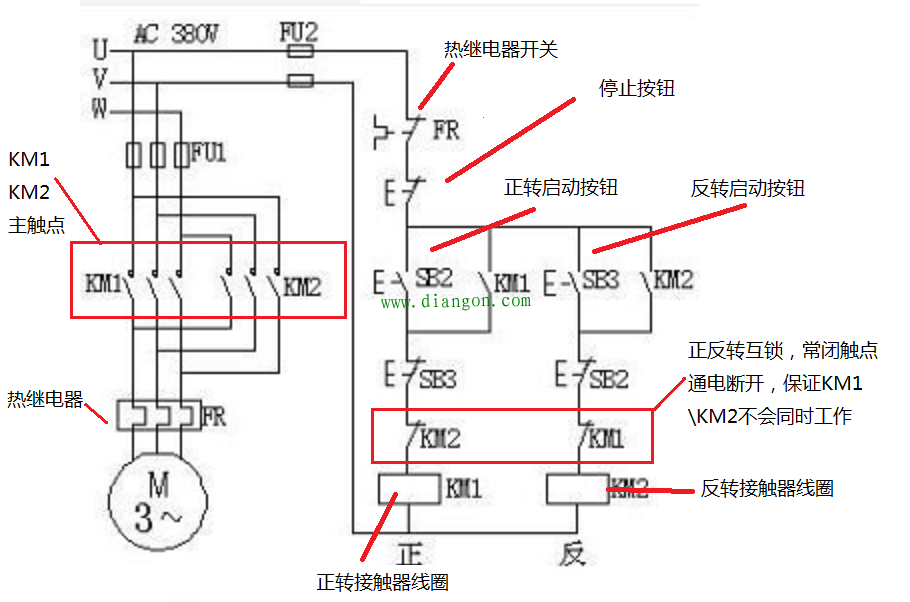

第一个问题看图纸；
第二个问题,KM1、KM2由辅助触点互锁只能有一个工作。
第三个问题看常开、常闭触点的差别；
SB2,SB3分别是正反转启动按钮都用了一个常开，一个常闭。
