直流电机如何调转向?直流电机正反转原理图解

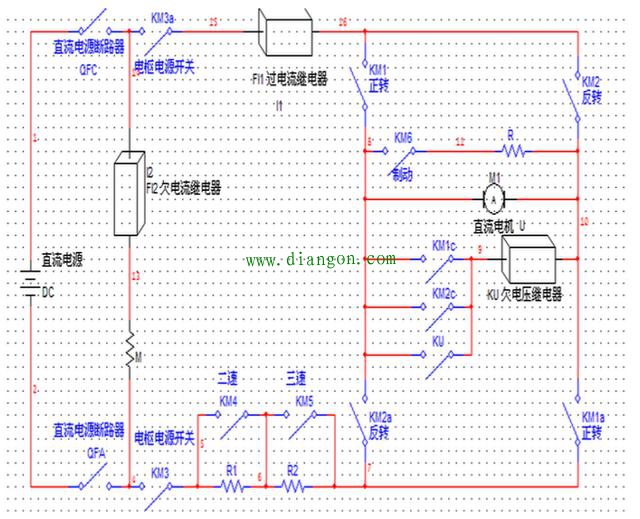

1、他励直流电机
通常，可采用下面两种方法来使直流电动机反转：
（1）将电枢两端电压反接，改变电枢电流的方向。
（2）改变励磁绕组的极性，即改变主磁场的方向。
在实际运行中，由于直流电动机的励磁绕组匝数较多，电感很大，把励磁绕组从电源上断开将产生较大的自感电动势，使开关产生很大的火花，并且还可能击穿励磁绕组的绝缘。因此，要求频繁反向的直流电动机，应采用改变电枢电流方向这一方法来实现反转。
此外，还必须指出，仅采用上述方法之一即可实现电动机的反转，如果同时使用这两种方法，则反反为正，反而不能达到电动机反转的目的。

2、永磁直流电机
永磁式直流电动机，只要将电源正、负极连接方向调换，就可以实现电机反转。
3、无刷电机
用的是无霍尔控制器，只要调换任何两条电机线就可以了。
用的是有霍尔控制器，先调霍尔ac相线，再调线包AB相线就可以了。

4、串激式直流电动机
则需要改变定子线圈与碳刷（转子）串联的方向：假定原电机内部接线为：

电源进线——定子线圈1端——定子线圈2端——左边碳刷——电枢（转子）——右边碳刷——电源；
要改变转向，就需要改为：
电源进线——定子线圈1端——定子线圈2端——右边碳刷——电枢（转子）——左边碳刷——电源；
即将碳刷（或定子线圈）的两端接线对调即可。
串激式直流电机的转向与电源正、负极连接方向无关，实际上可以使用在交流电路上。
