电气图形符号/文字符号/项目代号和回路标号

电气符号包括图形符号、文字符号、项目代号和回路标号等，它们相互关联，互为补充，以图形和文字的形式从不同角度为电气图提供了各种信息。

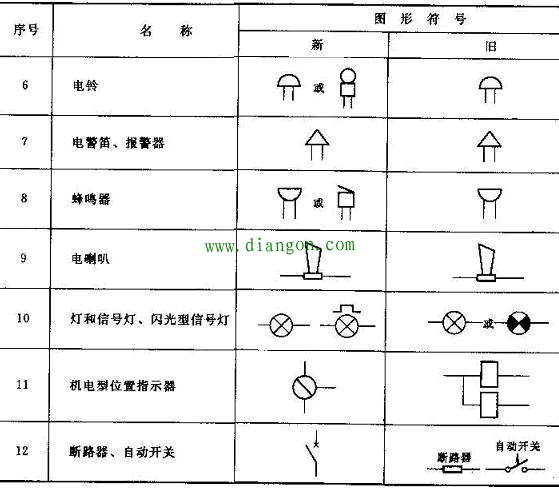

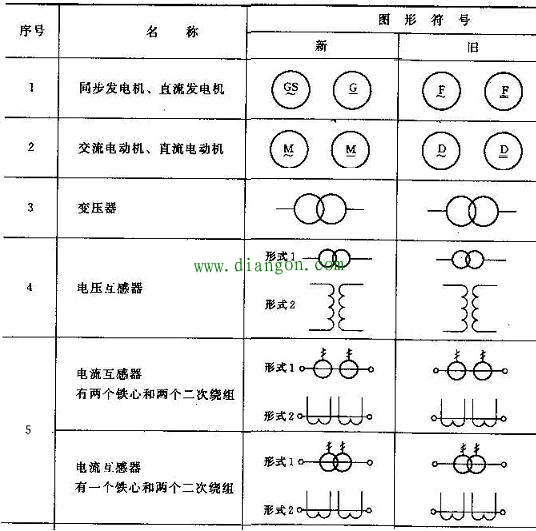

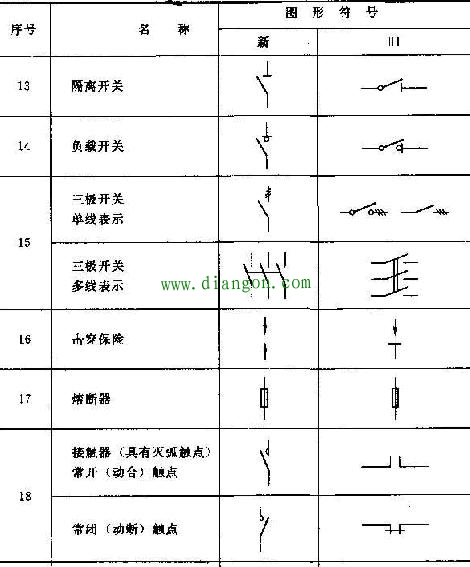

1.图形符号

2.文字符号的构成
1）基本文字符号
基本文字符号主要表示电气设备、电气装置和电器元件的种类名称，有单字母符号和双字母符号之分.比如M-母线,
2）辅助文字符号
电气设备、电气装置和电器元件的功能、状态和特征用辅助文字符号表示，一般用表示功能、状态和特征的英文单词的前一、二位字母构成，也可采用缩略语或约定俗成的习惯用法构成，通常不能超过三位字母。LM—铝母线
3.数字代码
数字代码单独使用时，表示各种电器元件、装置的种类或功能，须按序编号，还要在技术说明中对数字代码意义加以说明。
比如三个相同的继电器，可以分别表示为“KA1”、“KA2”和“KA3”。
电路图中电气图形符号的连线处经常有数字，这些数字称为线号，线号是区别电路接线的重要标志。
比如：X1,X2
4.项目代号
在电气图上，通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等，称为项目，比如PGL低压配电柜。
项目有大有小，可能相差很多，大到电力系统、成套配电装置以及电机、变压器等，小到电阻器、端子、连接片等，都可以称作项目。

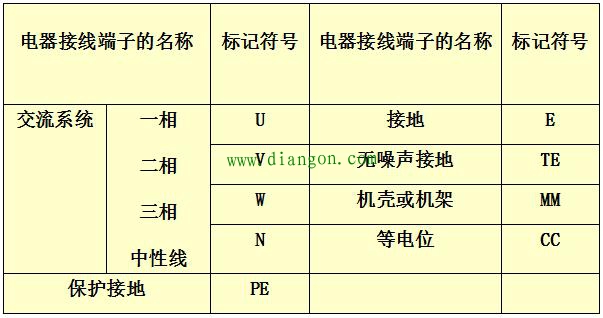

电器接线端子的标记

5.回路标号

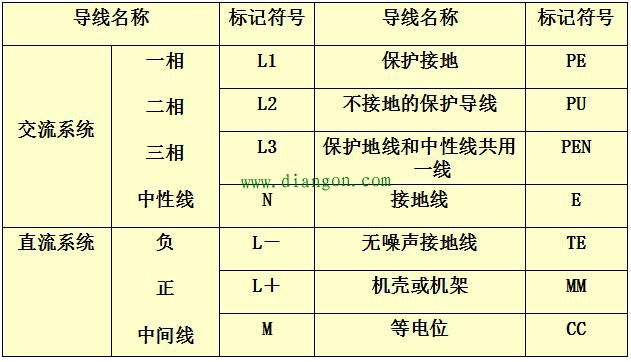

电路图中用来表示各回路种类、特征的文字和数字标号统称为回路标号，也称回路线号，其用途为便于接线和查线。

回路标号的一般原则：
1.回路标号按照“等电位”原则进行标注（等电位的原则是指电路中连接在一点上的所有导线具有同一电位而标注相同的回路称号）；
2.由电气设备的线圈、绕组、电阻、电容、各类开关、触点等电器元件分隔开的线段，应视为不同的线段，标注不同的回路标号。
