单片机看门狗定时器的功能作用

在正常操作期间，一次WDT 超时溢出将产生一次器件复位。如果器件处于休眠状态，一次WDT超时溢出将唤醒器件，使其继续正常操作(即称作WDT 唤醒)。对WDTE 设置位清零可以永久性地关闭WDT。

后分频器分配完全是由软件控制，即它可在程序执行期间随时更改。

为避免发生不可预测的器件复位，当从Timer0 预分频器的分配改为WDT 后分频器的分配时，必须执行下列指令序列。即使WDT 被禁止，也要执行这个指令序列。

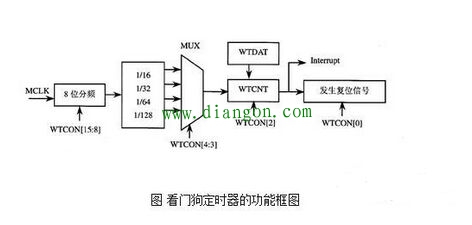

如图所示是看门狗定时器的功能框图。

S3C44B0X看门狗定时利用MCLK作为时钟源，经过8位的预分频和4选1的2位分割之后得到所需频率。预分频值和频率分割值在看门狗定时器控制寄存器WTCON中配置，有效的预分频值范围为0～28-1，频率分割系数可选为16、32、64或128。使用下列公式计算看门狗定时频率和每个定时器时钟周期值。

twatchdog=1/MCLK/(预分频值 1)/分频系数

看门狗定时器使能后，WTDAT(看门狗定时器数据寄存器)不能自动装入WTCNT(看门狗定时计数寄存器)。因此，在看门狗定时器开始工作前，初值必须写到看门狗定时计数寄存器WTCNT中。
