S7站配置的详细步骤

1、如果使用MPI方式下载，首先将DP插头插到plc的MPI接口上，在控制面板 SET PG/PC Interface中选择 XXXX MPI，其中 XXXX代表下载用的设备，如CP5611, PC Adapter。在属性中选择正确的波特率，就可以用了。MPI接口初次使用的默认波特率是187.5K。

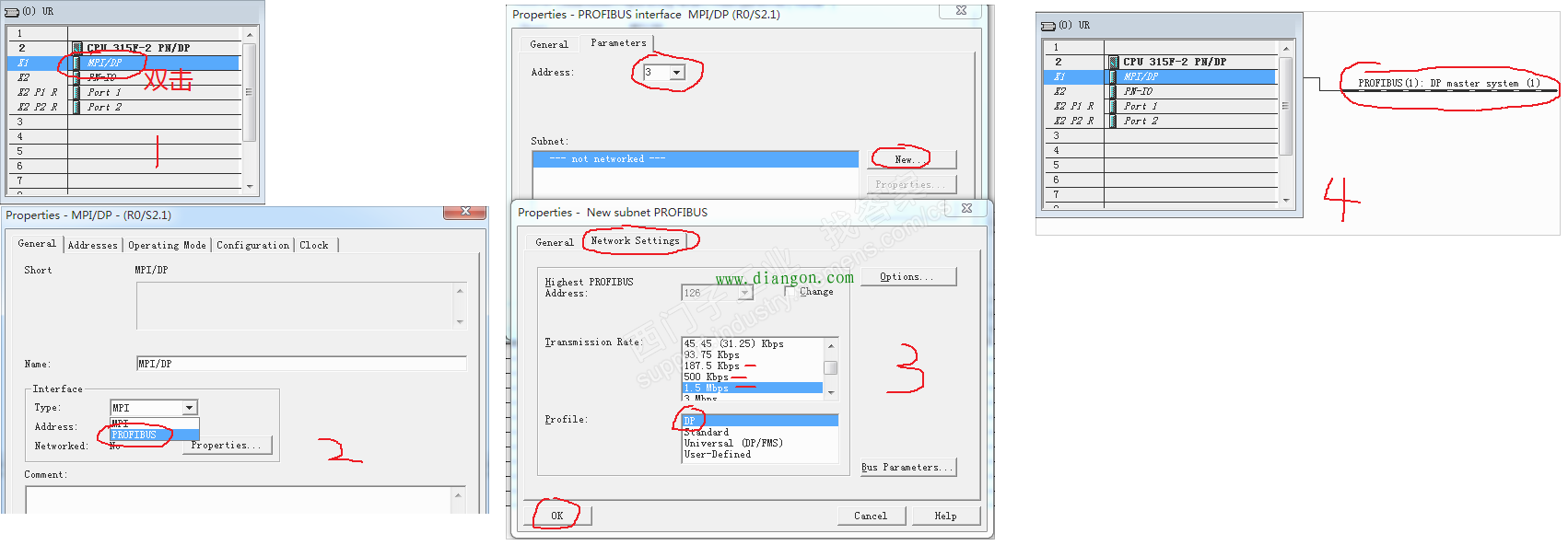

2、如果使用DP方式下载，将DP插头插到PLC的DP口上，一般第二个口是DP口，有的PLC第一个口是MPI和DP复用的，在初次使用时是MPI模式。注意初次下载必须用MPI方式下载，因为DP口默认都是没有分配参数的，无法使用。在硬件配置中，给DP接口分配网络，站地址和波特率，将配置用MPI方式下载下去后就可以用PROFIBUS方式下载了。在控制面板 SET PG/PC Interface中选择 XXXX PROFIBUS，在属性中选择正确的波特率。然后就可以用PROFIBUS 方式下载和监控程序了。
