PLC与两位七段LED灯显示器的连接方法

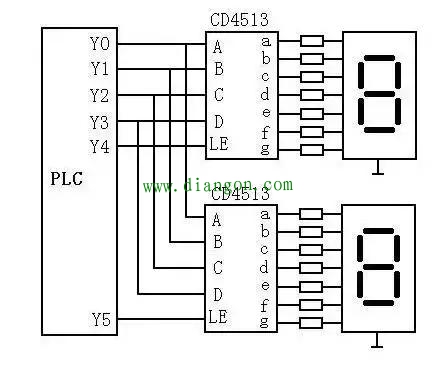

图 PLC与两位七段LED灯显示器的连接
如图所示，电路中，采用具有锁存、译码、驱动功能的芯片CD4513驱动共阴极LED七段显示器，两只CD4513的数据输入端A～D共用PLC的4个输出瑞，其中A为最低位，D为最高位。LE是锁存使能输入端，在LE信号的上升沿将数据输入端输入的BCD数锁存在片内的寄存器中，并将该数译码后显示出来。如果输入的不是十进制数，显示器熄灭。LE为高电平时，显示的数不受数据输入信号的影响。显然，N个显示器占用的输出点数为P=4＋N。
如果PLC使用继电器输出模块，应在与CD4513相连的PLC各输出端接一下拉电阻，以避免在输出继电器的触点断开时CD4513的输入端悬空。PLC输出继电器的状态变化时，其触点可能抖动，因此应先送数据输出信号，待该信号稳定后，再用LE信号的上升沿将数据锁存进CD4513。
