线性电源的工作原理

线性电源的工作原理是首先将127 V或者220 V市电通过变压器转为低压电，比如说12V，而且经过转换后的低压依然是AC;然后再通过一系列的二极管进行矫正和整流，并将低压AC交流电转化为脉动电压(配图1和2中的“3”);下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC直流电(配图1和2中的“4”);此时得到的低压直流电依然不够纯净，会有一定的波动(这种电压波动就是我们常说的纹波)，所以还需要稳压二极管或者电压整流电路进行矫正。最后，我们就可以得到纯净的低压DC直流电输出了(配图1和2中的“5”)

配图1：标准的线性电源设计图

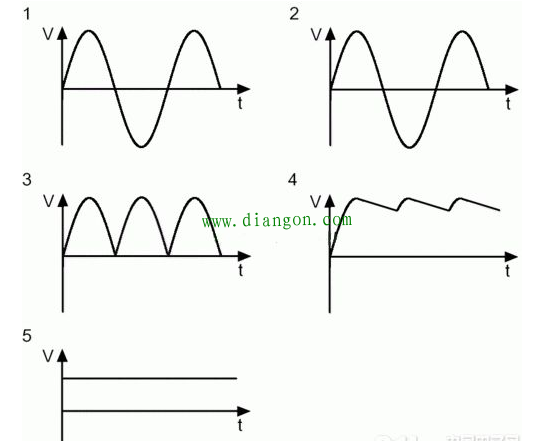

配图2：线性电源的波形
尽管说线性电源非常适合为设备供电，比如说无绳电话、PlayStation/Wii/Xbox等游戏主机等等，但是对于高功耗设备而言，线性电源将会力不从心。
对于线性电源而言，其内部电容以及变压器的大小和AC市电的频率成反比：也即说如果输入市电的频率越低时，线性电源就需要越大的电容和变压器，反之亦然。由于当前一直采用的是60Hz(有些国家是50Hz)频率的AC市电，这是一个相对较低的频率，所以其变压器以及电容的个头往往都相对比较大。此外，AC市电的浪涌越大，线性电源的变压器的个头就越大。
由此可见，对于个人PC领域而言，制造一台线性电源将会是一件疯狂的举动，因为它的体积将会非常大、重量也会非常的重。所以说个人PC用户并不适合用线性电源。
