数字万用表测量直流电压方法图解

DT830B型数字万用表的直流电压挡具体又分为200mV挡、2000mV挡、20V挡、200V挡、1000V挡。 下面通过测量一节电池的电压值来说明直流电压的测量,测量如下图所示,具体过程说明如下所述。 第一步:选择挡位。一节电池的电压通常在1.5V左右,根据挡位应高于且最接电压原则,选择20V挡较为合适。
第二步:红、黑表笔接被测电压。红表笔接被测电压的高电位处(即电池的正极),黑表笔接被测电压的低电位处(即电池的负极)。
第三步:在显示屏上读数。现观察显示屏显示的数值为1.38,则被测电池的直流电压为1.38V,若显示屏显示的数字不断变化,可选择其中较稳定的数字作为测量值。

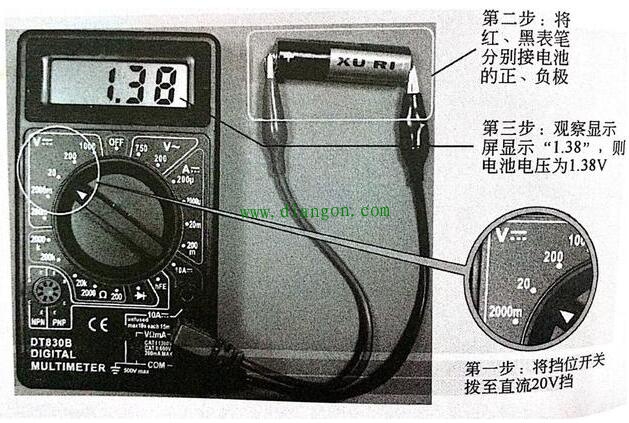

直流电压的测量
