老电工告诉您看电路图的诀窍 让你分分钟学会看懂电路图

看电路图是对于电子技术相关人员最为基本的要求，同时也是最为关键的。而对于图上密密麻麻的元件符号及线路标识，也让初学者为之困扰。所谓，工欲善其事必先利其器，接下来就介绍看电路图的诀窍!

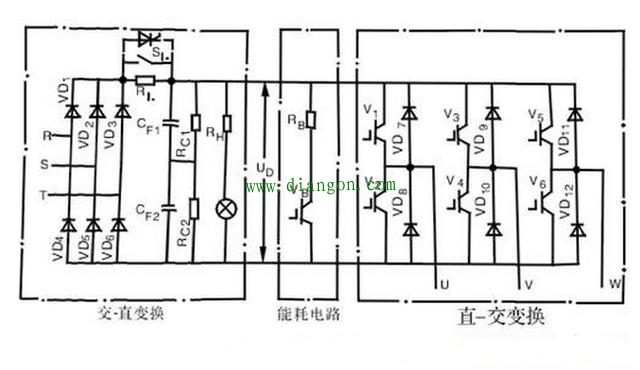

变频器基本电路
要想看懂电路图没有捷径，打好基础是关键
看电路图与其他技巧性的东西无关，需要你有一定的基础。就好比学奔跑，都是从会爬、会站、会走后才开始尝试奔跑的，做事循环渐进。想要更好的识读电路图也是如此：先从元器件的符号、参数及特性开始学习，之后了解基本电路的特征及其功能，慢慢的从中积累，刚开始看不懂没关系，其他人也是跟你一样，打好基础不可急躁。
要点：电子工程没有捷径，没有良好的积累会让你在后期遇到更大的困难，所有人都是这么过来的，你也可以!

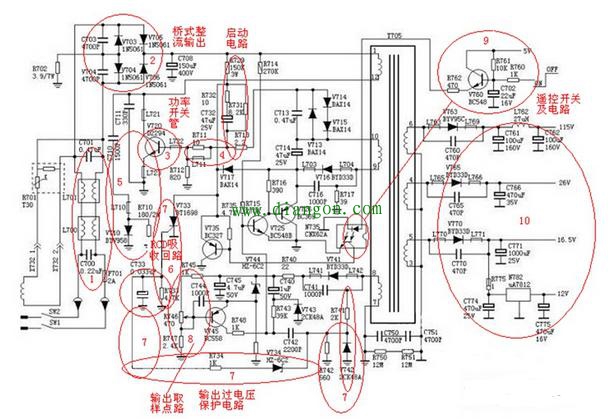

细分各个电路的功能及作用
从局部到整体突破，农村包围城市并未落后
大的图暂时无法看懂没关系，可以将复杂的电路图细分出来。电路图通常都是由一个或多个基本电路组成，挨个拆分基本电路，从局部去分析电路的原理及功能，之后尝试弄清楚各个电路模块之间的联系，弄明白后再把他们组合起来去看整体是不是就容易多了?
要点：整图看不懂不要沮丧，化整为零挨个突破，你的思维会更加清晰，庐山还不是一样远处看模糊吗?
探寻目标明确，不要因外界干扰而产生困惑
一个完整的电路都是由许多的功能及电路组合而成，当我们在分析电路图的时候经常会连带着把不必要的功能块一起放进去分析，导致眉毛胡子一把抓——不分轻重。识读电路图要有针对性，目标要明确。比如:，我们要分析电路图中的电源电路部分，那么，只需要去分析电源电路部分即可，不必在意其他干扰电路。
要点：做事都需要有明确的目的性，既然是去买肉，你还要整明白肉是用什么方法切的吗?

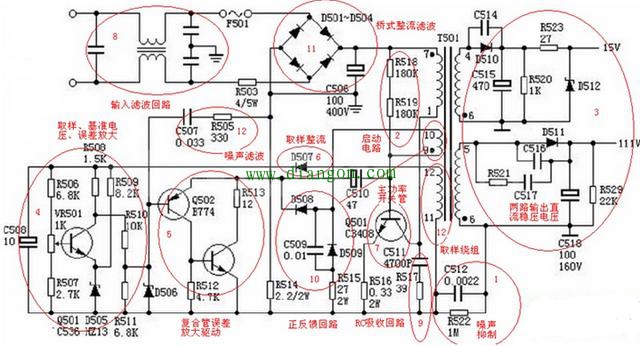

电子电路图要点及详解
从无序看有序，电子电路组成是相互联系的
电路图中的多个模块都不会是孤立存在，而是相互联系。因干扰及其他因素，电路的顺序或许不是依次排列。在分析此类电路图时，就需要找到相关联的线索，那么，如何查找?电子电路是处理信号的电路，既然知道这点，那么信号的流程即是线索，也是引线;电路的正常导通需要电源，那么，电源的供给则是另外一个线索，根据这两个线索去顺藤摸瓜，会让思路更加的清晰。
要点：A与B有联系、B与C有联系，那么从C就能找到A，反向逆推同样重要。
没有大概、可能，实践是检验真理的唯一标准
当我们弄明白电路的基本连接跟作用后，下一部就是分析整个电路的工作原理。电路的作用是用来完成一定的任务，也就是我们所说的功能。有了功能，那么就可以利用该功能来验证电路，同时也可以反向的通过分析电路来推断它的功能。而电路分析的方法常用的有:按信号流程分析、方框图分析、功能状态分析等。
当我们提到声控或者声光控开关时，首先想到的是它的接收器，也就是声音接收装置，之后是信号放大器，然后是开关控制等电路。让电路处于无声状态，那么有声的电路所处的状态是怎么样的?具体事情具体分析，容易在脑海里形成一个清晰的认识。
要点：分析电路要做到有板有眼，不要一团乱麻。
总结：古语云“学贵在得法”，初学者要想更好的了解电路图的识图技巧，就如知道开锁技巧，从“学会”看懂电路图到“会学”，再复杂的电路图都能迎刃而解。
