图解开关电源工作原理

开关电源可以通过高频开关模式很好的解决这一问题。对于高频开关电源而言，AC输入电压可以在进入变压器之前升压(升压前一般是50-60 KHz)。随着输入电压的升高，变压器以及电容等元器件的个头就不用像线性电源那么的大。这种高频开关电源正是我们的个人PC以及像VCR录像机这样的设备所需要的。需要说明的是，我们经常所说的“开关电源”其实是“高频开关电源”的缩写形式，和电源本身的关闭和开启式没有任何关系的。

事实上，终端用户的PC的电源采用的是一种更为优化的方案：闭回路系统(closed loop system)——负责控制开关管的电路，从电源的输出获得反馈信号，然后根据PC的功耗来增加或者降低某一周期内的电压的频率以便能够适应电源的变压器(这个方法称作PWM，Pulse Width Modulation，脉冲宽度调制)。所以说，开关电源可以根据与之相连的耗电设备的功耗的大小来自我调整，从而可以让变压器以及其他的元器件带走更少量的能量，而且降低发热量。

反观线性电源，它的设计理念就是功率至上，即便负载电路并不需要很大电流。这样做的后果就是所有元件即便非必要的时候也工作在满负荷下，结果产生高很多的热量。

看图说话：图解开关电源

下图1和2描述的是开关电源的PWM反馈机制。图3描述的是没有PFC(Power Factor Correction，功率因素校正) 电路的廉价电源，图4描述的是采用主动式PFC设计的中高端电源。

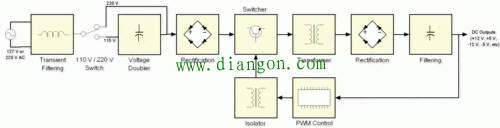

图1：没有PFC电路的电源

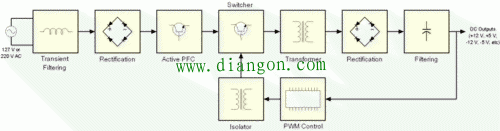

图2：有PFC电路的电源

通过图1和图2的对比我们可以看出两者的不同之处：一个具备主动式PFC电路而另一个不具备，前者没有110/220 V转换器，而且也没有电压倍压电路。下文我们的重点将会是主动式PFC电源的讲解。

为了让读者能够更好的理解电源的工作原理，以上我们提供的是非常基本的图解，图中并未包含其他额外的电路，比如说短路保护、待机电路以及PG信号发生器等等。当然了，如果您还想了解一下更加详尽的图解，请看图3。如果看不懂也没关系，因为这张图本来就是为那些专业电源设计人员看的。

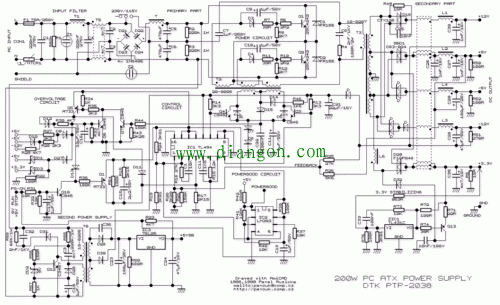

图3：典型的低端ATX电源设计图

你可能会问，图5设计图中为什么没有电压整流电路?事实上，PWM电路已经肩负起了电压整流的工作。输入电压在经过开关管之前将会再次校正，而且进入变压器的电压已经成为方形波。所以，变压器输出的波形也是方形波，而不是正弦波。由于此时波形已经是方形波，所以电压可以轻而易举的被变压器转换为DC直流电压。也就是说，当电压被变压器重新校正之后，输出电压已经变成了DC直流电压。这就是为什么很多时候开关电源经常会被称之为DC-DC转换器。

馈送PWM控制电路的回路负责所有需要的调节功能。如果输出电压错误时，PWM控制电路就会改变工作周期的控制信号以适应变压器，最终将输出电压校正过来。这种情况经常会发生在PC功耗升高的时，此时输出电压趋于下降，或者PC功耗下降的时，此时输出电压趋于上升。
