用七星图巧懂接触器连锁控制电机正反转控制电路

大家都知道电工有一道经典的必学实践题，就是接触器连锁控制电机正反转。虽然对原理了如指掌，但当自己真的看到一堆导线和一堆器件实物让要接起来时，还是免不了手忙脚乱。相信现在依然还有很多人会有这样的困惑，所以，我分享一下我曾经从另一个角度理解这道经典试题的技巧，希望对大家有所帮助！

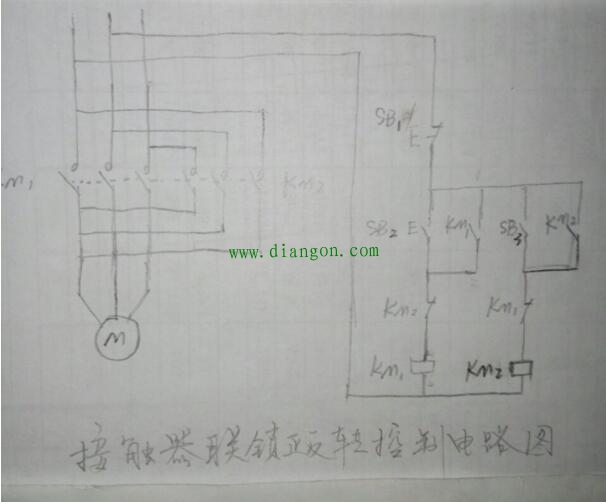

这是原电路图，想必大家都很熟悉，原理也就不在此多说，只说说控制电路部分，大家可以分为三部分，去除马达，就剩按钮开关和接触器，接触器为核心原件，可以说搞懂接触器接线的来龙去脉，别的也就是小事一桩了。正是基于此点，我才画出了这副七星图，用这副七星图，就可以表示出电路里的所有接触器，并且使看起来更加直观，如图所示。

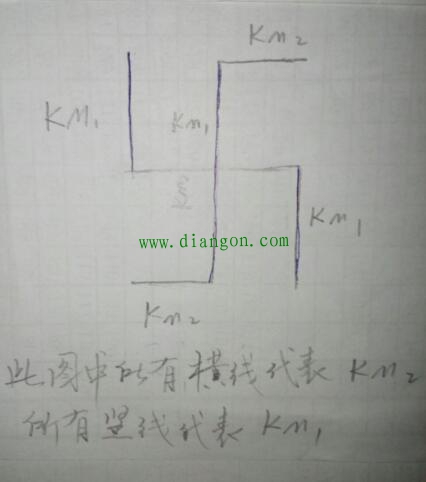

图中所有竖线代表接触器km1，所有横线代表接触器km2。线从上往下一次代表，接触器的常开触点，常闭触点和吸合线圈。那么按这图的走向理解是这个电路，是不是就一目了然了。然后，sB1串联在主路，sB2，sB3分别与正反转接触器的常开触点并联，这样简化，思路是不是就比以前清晰多了。
