欧姆龙plc AND、ANDNOT指令应用举例

“与”指令实质上就是常开触点的串联指令，“或”指令实质上就是常开触点的并联指令；而“与非”指令实质上就是常闭触点的串联指令，“或非”指令实质上就是常闭触点的并联指令。

AND、ANDNOT指令用于在LD或LDNOT指令后串联一个常开或常闭触点，串联的次数不受限制；OR、ORNOT指令用于在LD或LDNOT指令后并联一个常开或常闭触点，并联的次数不受限制。

当串联的是两个或两个以上的并联触点，或并联的是两个或两个以上的串联触点，要后续的块与( ANDLD)、块或(ORLD)指令。

AND、ANDNOT、OR、ORNOT指令的操作不影响任何标志位。

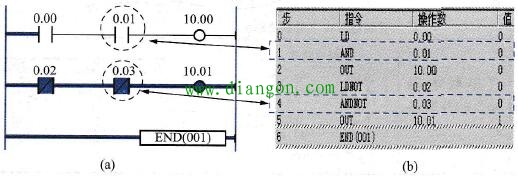

AND、ANDNOT指令的应用如图所示。

图 AND、ANDNOT指令的应用举例

(a)梯形图；(b)指令表

在图中，常开触点0.00与0.01串联，当与之对应的输入继电器均不得电时，两者均保持断开，其所控制的输出继电器线圈10.00不得电；常闭触点0.02与0.03串联，当与之对应的输入继电器均不得电时，二者均保持闭合，其所控制的输出继电器线圈10.01得电。
