电动机星三角换接起动原理图解

电动机采用星三角换接起动，此方式起动为降压起动方式的一种。三角形起动即电动机正常工作时定子接成三角形，起动时接成星形，起动完毕后转速接近额定值时再换成三角形。这样做起动时就把定子每相绕组上的电压降到额定电压的1/√3 起动电流降 低到1/3额定电流，起动转矩也降低到1/3额定转矩。
1、 控制电路设计图

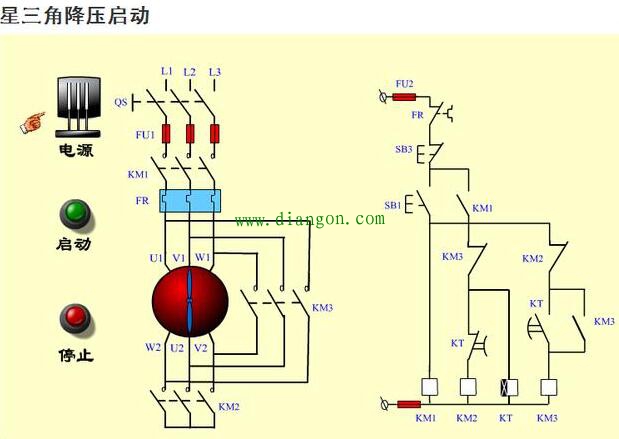

星三角降压起动
2、 电路图的讲解：
（1）本设计采用220V电源控制380V电动机工作，电动机定子绕组起动时为星形，在时间继电器KT控制一段时间之后自动改为三角形工作。
（2）QF为主断路器，KM交流接触器中，KM1控制电动机绕组U1V1、W1的通断，KM3为电动机星形起动控制器，KM2为电动机三角形运行控制器。380V主路中由热继电器保护电机，220V控制回路中由FU熔断器保护，并且由KM2,KM3控制点互锁保护。
（3）电路工作回路： a起动：QF闭合，控制端闭合起动按钮SB2,KT、KM3得电，KM3常开端闭合，KM1得电，主路和控制回路中KM1常开端闭合，电动机星形起动，同时KM3常闭端断开(防止KM2得电)，KM2不工作。
b运行：控制回路中，KT控制一段时间之后，KT常闭点断开，KM3失电，KM3常开端断开，KM3常闭端闭合，KM2得电，主路中KM2常开端闭合，控制回路中KM2常闭点断开(防止KM3得电)，此时电动机为三角形工作运行。
c停止：点动停止按钮SB1，控制回路断电，电动机停止运行。
3、 实物接线图

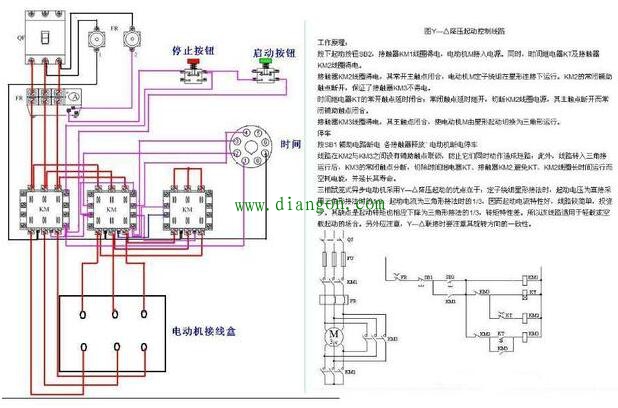

电路元件准备QF断路器1个、FU熔断器(2A)2个、T变压器（380V/220V）1个、HL指示灯（红、黄、绿220V）3个、SB控制按钮盒（含起动、停止按钮）1个、KM交流接触器3个、辅助触头2个、FR热继电器1个、KT时间继电器1个，连接电缆若干。

实物接线图参考
