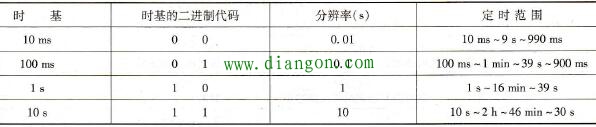

S7中定时时间由时基和定时值组成，定时时间为时基和定时时间设定值的乘积。时基也称为定时器的计时单位，是定时器可以控制的最高精度（时间间隔）。定时时间也称为计时范围，是定时器的有效控制时间。 在定时器开始工作后，定时值不断递减，递减到零时，表示时间已到，定时器会有相应的动作。 所谓的时基是时间基准的简称。定时时间设值是以3位BCD码格式存放，位于定时器字的第0~11位。使用范围是0～999。表给出时基与相应的定时范围。 表 时基与相应的定时范围
定时时间有两种表达方式： ①十六进制数。定时器使用的时间值为BCD码，给定时器赋值可以带有时基格式。 格式为：W#16# wxyz。其中，w是时间基准，xyz是BCD码格式的时间值。设定值范围为1~999。这里，时基越小，则分辨率越高；时基越大，则分辨率越低，但定时时间越长。例如，
表示时基为1s，定时时间为300×1 s的定时时间值，即300 s =5 min。 ②S5时间格式。也可以直接使用S5中的时间表示装入时间设定值，其格式为： S5T#aH_bM_cS_dMS 其中，a表示小时，b表示分钟，c表示秒，d表示毫秒。定时范围为1MS～2H～46M～30S(1 ms~9990 s)。例如，S5T# 1H_13M_8S表示时间为1 h13 min8 s。这里时基是由CPU自行选定的，原则是在满足定时范围的要求下，时基单位根据设定时间值自动选择满足定时范围的最小时基。 ③设定时间的装载。S7-300/400的定时时间设定需要通过S7的装载指令L进行。可以用两种方法设定时间与选择时间单位。允许设定的最大时间值为9990 s（2小时46分30秒） |
