家装电气图纸怎么看导线根数?如何穿线？

电气图纸上，照明回路穿线要比插座回路难的多。插座回路通常穿三条线，分别是：火线、零线、地线，线路从电箱出来，连接每个插座点的根数都是一样的！照明回路与插座回路有很大的区别，它需要根据开关的种类、灯具数量、灯具控制方式来确定电线根数！

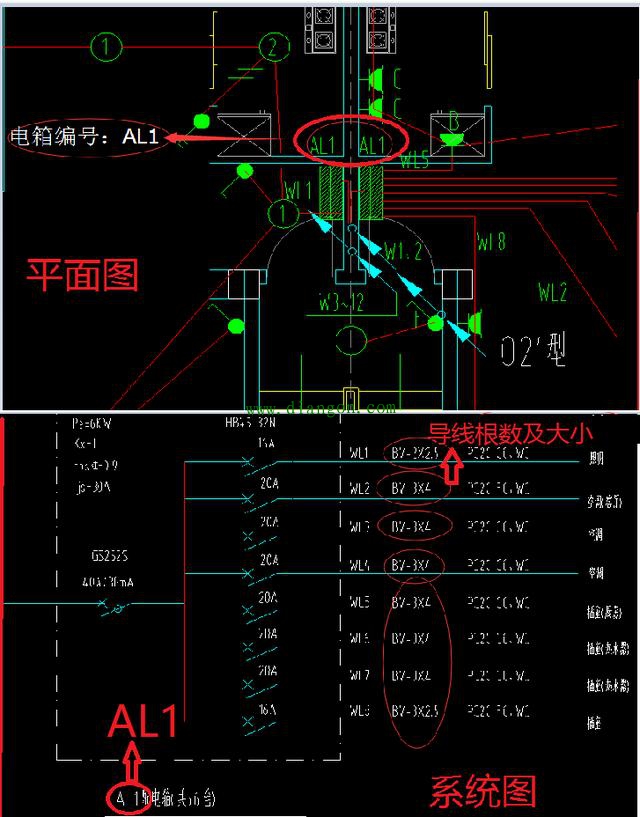

穿线前，首先确定电源根数及大小。在平面图上，用户电箱的电箱编号是（AL1），在系统图上找到与（AL1）相对应的电箱系统图！图纸中，照明的电源导线根数是BV 2X2.5。
系统图中，如果单相设计的导线为两根线，那就只有火线和零线，没有地线！设计导线是三根线，那就需要加入地线，火线、零线、地线！灯具的安装高度通常在2.5米以上或吸顶安装，而开关则大多数是塑料外壳，照明回路触电的可能性非常小，所以很多设计没有地线都是正常的！

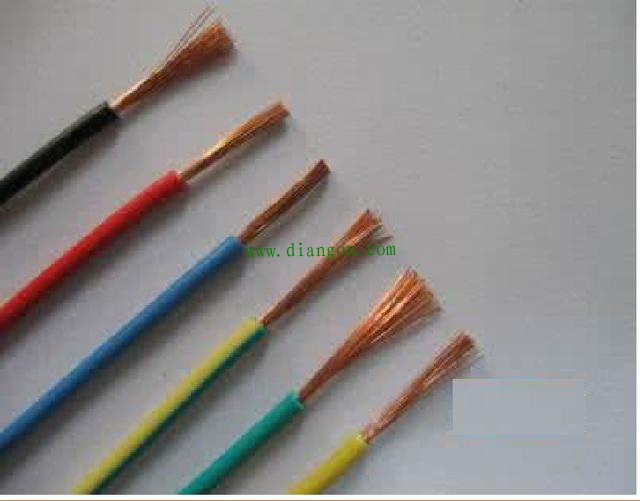

穿线时，颜色要区分好，火线红色，零线蓝色，地线黄绿双色，照明控制线可选择黄色、白色、或者黑色线！这篇文章主要是教大家照明穿线，控制线我用黄色线代替，出线多位开关时，控制线要严格区分的，则可以加入其他颜色的导线进线区分，但是红色，蓝色，黄绿双色这三种线不要混了！

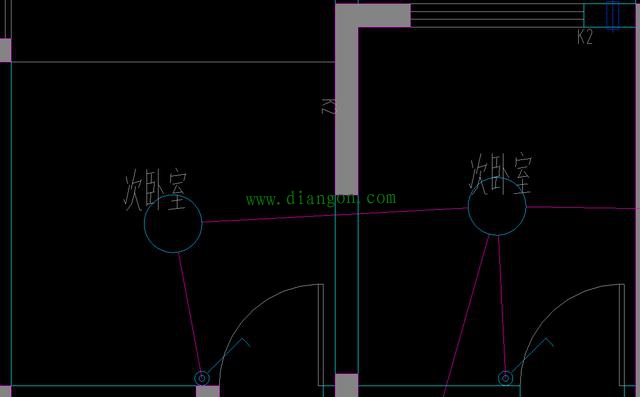

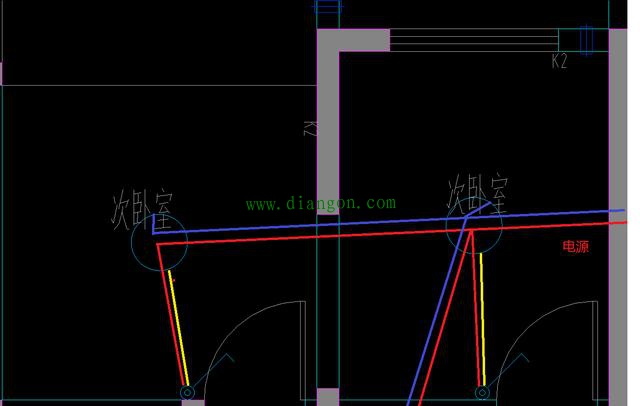

上面两张图中，第一张是原图纸，第二张是我画的穿线图！照明回路，火线只进开关（红线），再从开关出一条控制线（黄线）接入灯具，火线经过灯具线盒时，不用留线头接灯具 ！零线不需要进开关，直接接入灯具内，如果零线有其他灯具，只需要再分一条零线出来接上即可！

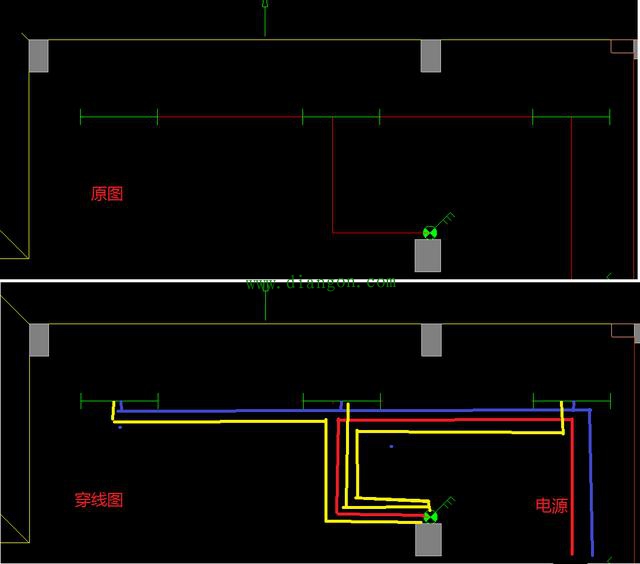

再来举例一个三控开关，电源从左下角上来，火线直接进开关！再从开关出三条控制线，分别接入三盏灯具内！而零线也是直接接入灯具内，不需要进入开关！

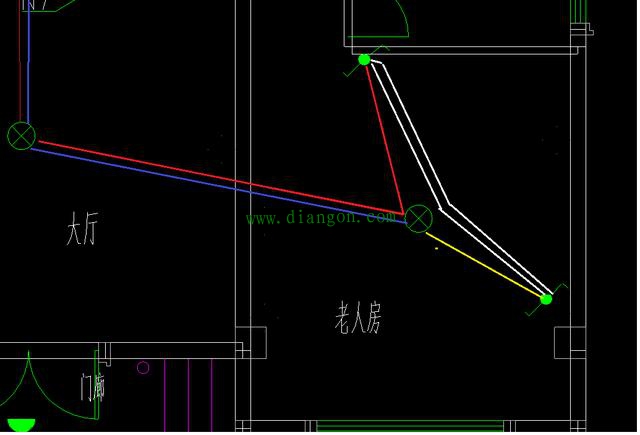

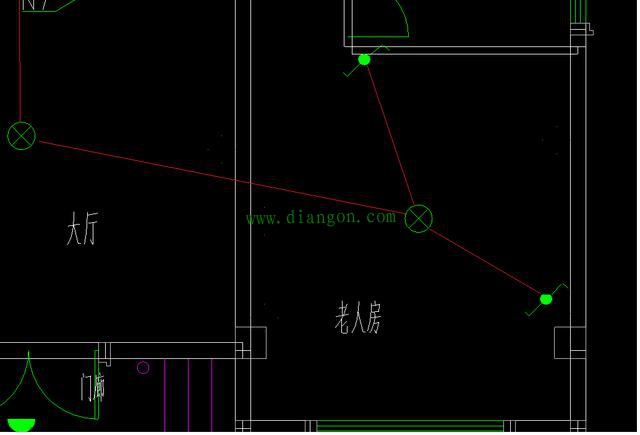

照明线路中，双控开关的穿线一直有很多人不会做！上面两张图，第一张是原图，第二张是穿线图。红色代表火线，蓝色代表零线，黄色代表控制线，白色代表串联线！

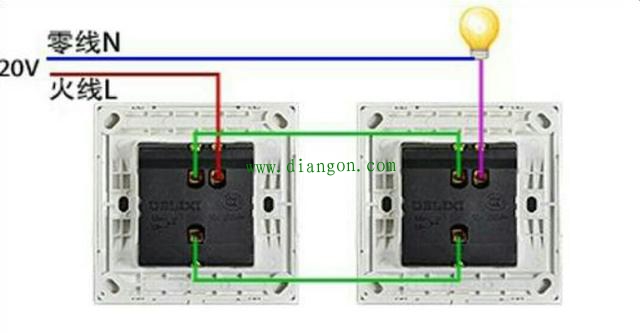

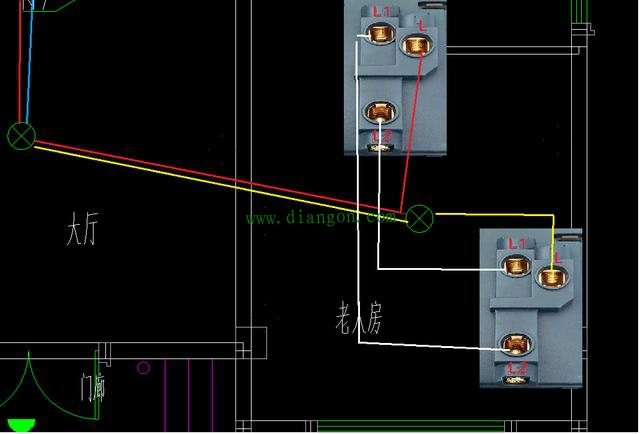

电源从大厅进入房间，红色线经过灯具时不需要留线头，直接进入双控开关的其中一个！蓝色线同样也是直接接入灯具，不需要进入开关！双联开关有一个开关进入火线后，另一个开关则需要出来一条控制线！白色的两条线则是两个开关之间的串联线，经过灯具时，也不需要留线头！这就是单联双控的穿线图，下面我附一张单联双控接线图！

在一组单联双控开关里，其中一个开关（L接口）进火线，另一个开关（L接口）出控制线！同一个开关的L1与L2，与另一个开关的L1与L2可任意串联！
