互感器如何接线？互感器的接线原理

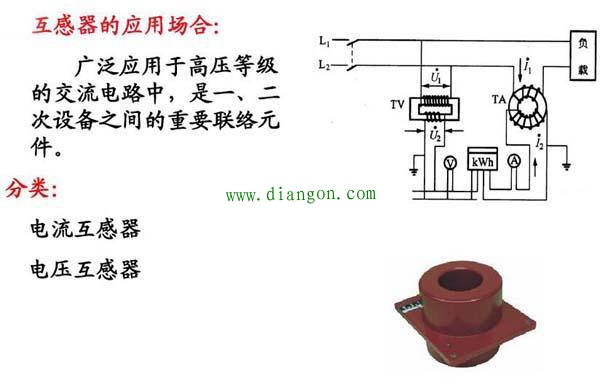

“互感器”又称为仪用变压器，是电流互感器和电压互感器的统称。互感器是电力系统中供测量仪表、继电保护和自动装置等二次设备获取相关电气一次设备回路信息的传感器。能将高电压变成低电压、大电流变成小电流，用于量测或保护系统。其功能主要是将高电压或大电流按比例变换成标准低电压（100V）或标准小电流（5A或1A，均指额定值），以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。同时互感器还可用来隔开高电压系统，以保证人身和设备的安全。

一、电流互感器

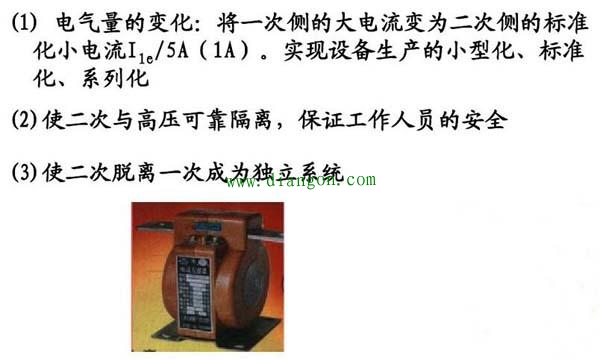

（1）电流互感器的作用

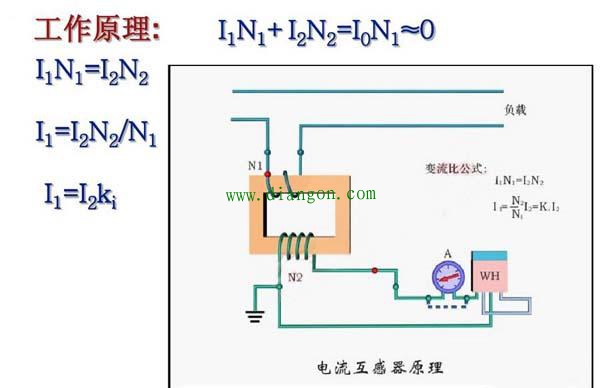

（2）电流互感器的工作原理www.gdzrlj.com

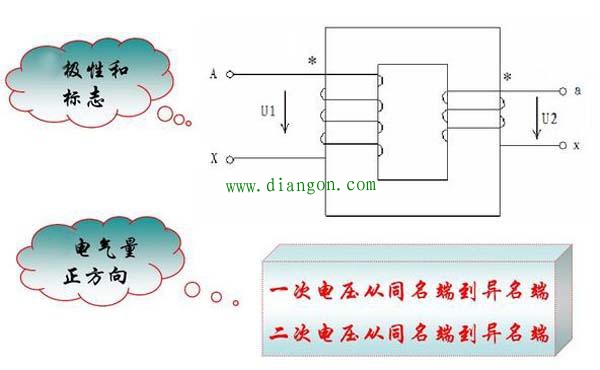

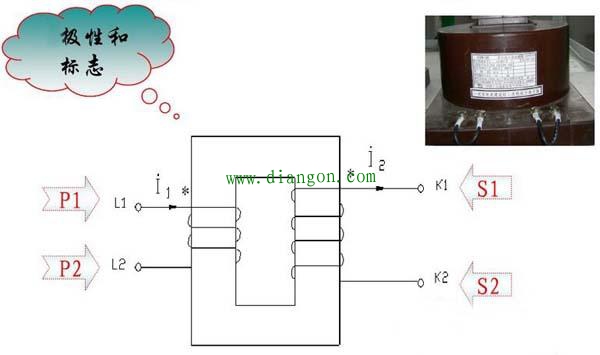

（3）电流互感器的接线（极性）

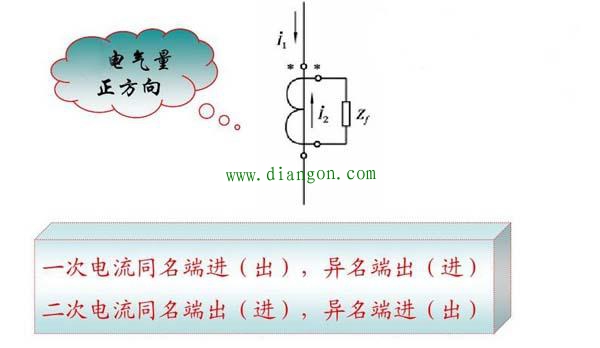

（4）电气量正方向

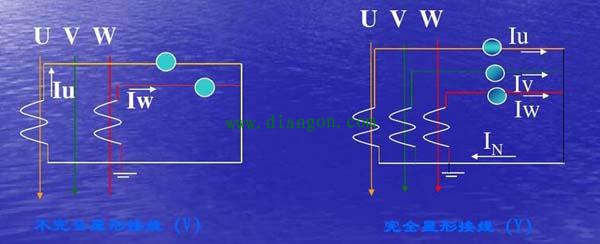

（5）电流互感器两种典型接法

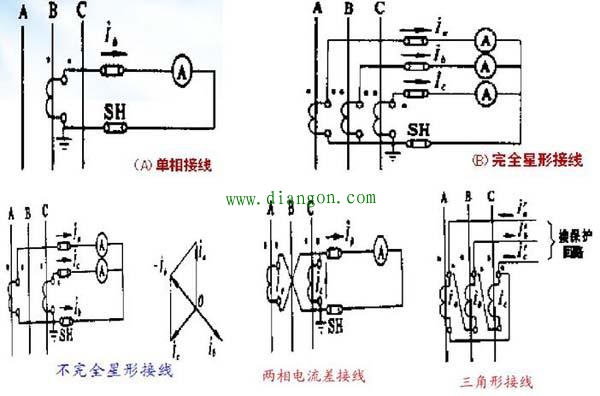

（6）电流互感器常见接线方式

二、电压互感器

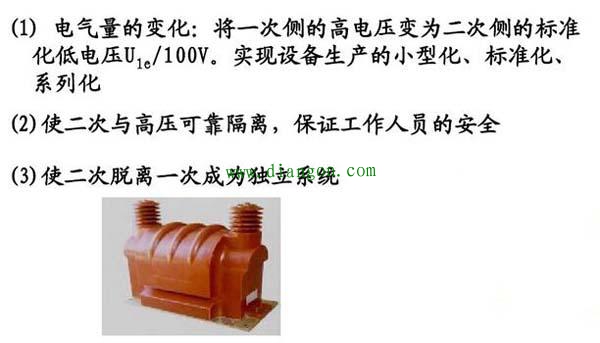

（1）电压互感器的作用

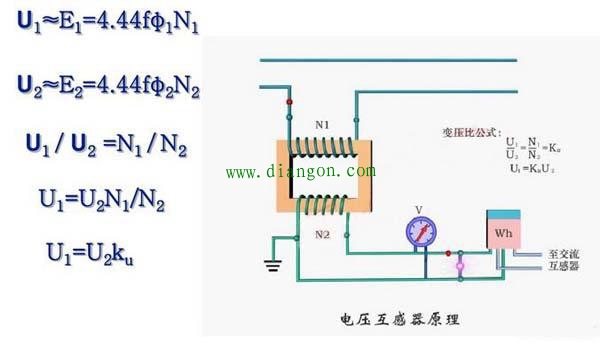

（2）电压互感器的工作原理

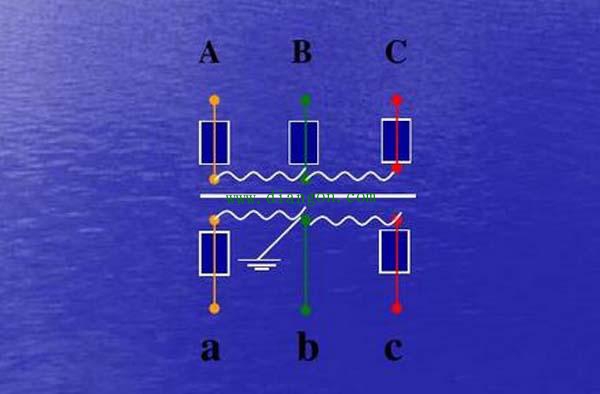

（3）电压互感器的接线

（4）电压互感器典型接法

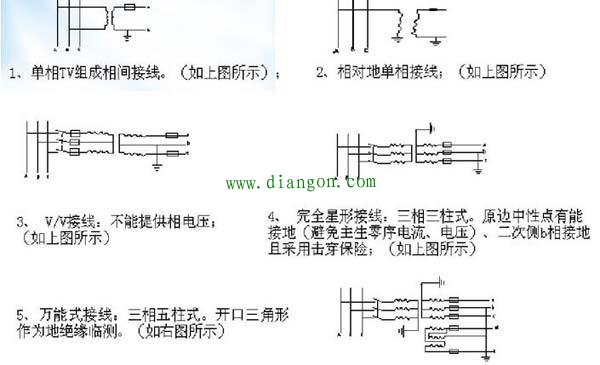

（5）电压互感器常见接线方式
