FP15R12YT3模块引脚图
时间：2023-03-06作者：佚名
|
如题。该类一体化功率模块和FP15R12KE3有所不同，体积小，引出方式相差甚大。

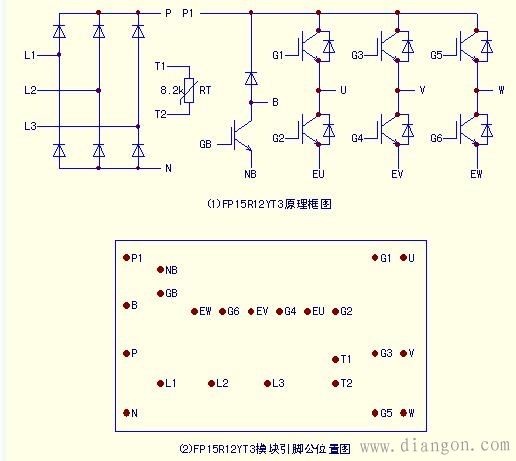

在线确定引脚功能，方法有二： 1、查资料；2、在线用电阻法测量，得出判断。 现将引脚图和内部原理框图，重绘了一下，以供参考。
|
