低压配电线路是指经配电变压器，将高压10KV降低到380/220v等级的线路，也就是从变电所发送到设备之间的低压线路。
低压配电线路在设计变电所接线方式时，就应该加以考虑了，工厂里对一些用电量较大的车间，还设置车间变压所，由变压器对各用电设备进行供电，而对用电量较小的车间，就由配电变压器直接供电。
低压配电方式

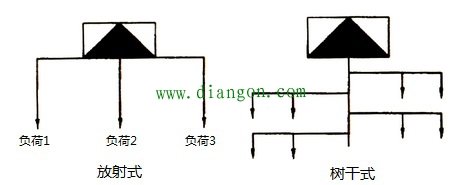

低压配电线路根据负荷的类别、大小、分布情况及负载的性质，进行设计布局，一般有放射式和树干式两种配电方式，如右图所示。
放射式线路可靠性好，但投资费用高，故现在低压配电接线常用树干式，它可获得充分的灵活性，当生产技术改变时，配电线路不必进行较大的变动，因此树干式配电方式的费用较低廉，这就是它的两大特点。当然从供电的可靠性而言，它不及放射式。
低压配电线路种类
低压配电线路有两种安装方法，即电缆敷设法和架空线敷设法。
电缆线路因在地下敷设，所以对外界的大风、结冰等自然影响很小，而且地面上不露电线，从而美化了市容与建筑物的环境，但是电缆线路的投资费用较高，检修较困难，架空线路的优点刚好与它相反。所以对于一般无特殊要求的场所，低压配线都采用架空线路敷设法。
低压架空线路一般是用木杆或水泥杆制成电线杆，用瓷瓶把导线固定在电杆的横担上。两根电线杆间的距离在院内约为30~40M，而在空旷的地带可达40~50M，导线之间的距离为40~60厘米，线路的架设尽可能短捷，同时要考虑架设与维护检修的方便。
施工配电
建筑工地的用电设备情况与一般工矿企业有所不同，工地用电的大小及负载的性质，是随工程进度而变化的，例如，施工初期主要设备是各种拖动运输机械，而在另一期工程中可能为焊机等等。因此施工现场要按照最大一期工程的计算负荷来确定工地的用电量。
工地供电属于临时性设施，一切电气设备必须具有能够迅速安装拆卸的特点。工地变电所也宜采用杆上变压器式的露天变电所，接线方式多采用树干式的架空线路。架设线路时必须注意不得妨碍交通，并要便于架设和拆除，对于地下工程或隧道等建筑施工现场，由于空间有限，供电线路的高度不能按地面施工的要求架设，因此，在这种情况下的照明线路均采用36V以下的安全电压，而对动力负载的380/220V供电线路，应采用具有良好绝缘性和防潮的三相四芯电缆软线。随施工进度拉设电缆，不用时随时拆除接线端，确保施工的安全。
配电线路对地距离，对建筑物配电线路的距离规定如下：

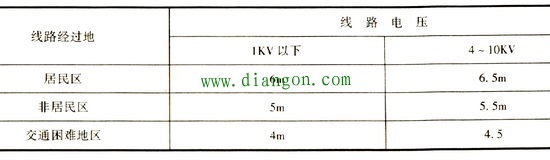

导线与地面的最小距离：
配电线路不应跨越屋顶和易燃材料做成的建筑物，也不宜跨越耐火屋顶的建筑物，否则应与有关单位协商。导线与建设物的垂直距离，在最大弛度时，1~10kV线路不应小于3m；1kV以下线路不应小于2.5m。
配电线与弱电线相遇时，配电线路应架设在弱电线路上方，与弱电线路的垂直距离，在最大弛度下，1~10kV时，不应小于2米，1kV以下时不应小于1米。
施工现场的配电箱
建筑施工现场的配电箱可分为总配电箱、固定分配电箱和移动分配电箱。
总配电箱：
如果是独立变压器，变压器及其后的总配电箱由供电局安装，总配电箱内装总低压断路器和有功、无功电度表、电压表、电流表，电压转换开关、指示灯。工地各分支线路的接线要接在这只总配电箱后的分路配电箱中。如果是杆上变压器，这两只配电箱都安装在电杆上，箱下平面距地面1.3m以上，如果是较大的变压器，放在地台上，可以用封闭式配电柜分路配电箱中使用DZ系列低压断路器，总断路器根据变压器额电流选择，各分支线路用容量小些的断路器控制，断路器的容量根据回路的最大额定电流选取，如果电流较小，应选用漏电开关（漏电开关最大容量200A）。分断路器的个数应比设计分支数多一至两个，做为备用支路。工地配电箱不装监测用电流、电压表。
如果不是独立变压器，而是利用原有变压器，总配电箱与分路配电箱合为一体，加装有功及无功电度表。从总配电箱开始，后面的线路采用TN-S三相五线制，配电箱金属外壳要做接零保护。
固定分配电箱：
由于施工现场线路敷设多用电缆线路直埋敷设，供电系统采用放射式，每个固定式配电箱就是这条支路的终点，因此一般放置在本支路用电设备附近。
固定式分配电箱外壳用薄钢板制做，顶部要防雨，箱体距地面高度大于0.6m，用角钢做腿支撑，箱为两面开门，箱内用绝缘板做电器安装底板箱内装一只200~250A总开关，用四极漏电开关，容量为本箱用电器最大额定电流，考虑到通用性，可以根据工地使用各种设备的基本情况来设计，比如考虑各箱都可以接塔吊或电焊机。总开关后面装几只分路开关，也用四极漏电开关，容量按常用电器规格大小组合。比如总开关用200A漏电开关，设四个分路，两路60A，两路40A。分路开关下口要加装瓷插式熔断器作为明显断开点，并做为设备接线端子，熔断器上口接漏电开关下口，下口空着准备设备接线用。必要时，箱内要装单相开关，准备接单相设备使用。
作为分支线路的终点，为了加强保护零线接地的可靠性。每个固定式分配电箱处要做重复接地。
导线引人箱内后，工作零线用接线端子板连接，相线直接接人漏电开关上口，保护零线压接在配电箱外壳上的接地螺栓上并做重复接地，配电箱以后的保护零线，全部接在这只螺栓上。
移动式配电箱：
移动式配电箱格式与固定式配电箱相同，用橡套软电缆接在固定分配电箱上，移动到尽量接近用电设备处，比如从楼下引至楼上施工层。箱内也作用漏电开关，容量比固定式箱小些，要加装单相开关及插座，提供单相电源，供单相电器使用。配电箱金属外壳要做接零保护。
