PLC的主控继电器指令

主控继电器( Master Control Relay，MCR)指令用来控制MCR区内的指令是否被正常执行，相当于一个用来接通和断开“能流”的主令开关。

MCRA为激活MCR区指令，表明按MCR方式操作的区域的开始；MCRD为取消MCR区指令，表示按MCR方式操作的区域的结束。MCRA和MCRD指令应成对使用，这两条指令之间的程序的执行与否与MCR位的状态有关，MCR区之外的指令不受MCR位的影响。主控继电器指令格式及说明见表3-78。

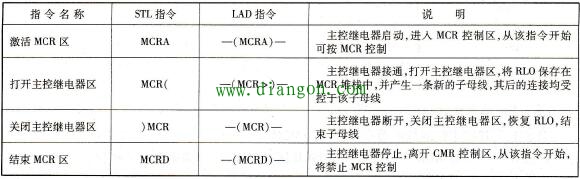

表3-78 主控继电器指令格式及说明

“MCR（”和“）MCR”在编程时必须成对使用，以表示子母线的开始与结束。MCR控制区是指“MCR(”和“)MCR”之间的指令。“MCR（”和“）MCR”指令可以嵌套使用，最大嵌套深度为8层指令。可能的堆栈条目的最大数目为8个。当堆栈满时，执行“MCR(”将产生MCR堆栈故障( MCRF)；当堆栈空时，执行“）MCR”将产生MCR堆栈故障(MCRF)。

如果在“MCR（”和“）MCR”指令之间使用BEU指令，当执行BEU时也会结束MCR区。如果在MCR控制区里有块调用指令，MCR当前状态不能继承到被调用的块内，如果需要在被调用的块内使用MCR控制区，必须在被调用块内重新激活MCR区。

“MCR（”打开一个MCR控制区指令。“MCR（”在MCR堆栈上保存RLO，然后打开一个MCR控制区。

当RLO =1时，MCR“打开”，正常执行该MCR控制区内与MCR有关的指令。

当RLO =0时，MCR“关闭”。

“)MCR”关闭一个MCR控制区指令。“）MCR”从MCR堆栈中删除一个条目，然后结束一个MCR区域。释放最后一个MCR堆栈位置，并将其设置为“1”。
