防雷接地图怎么看 主要看什么地方

1、防雷接地分为三个部分：接闪器；引下线；接地体（接地极）；
2、看防雷图就主要看接闪器由什么构成，是否满足要求；
3、引下线由什么构成，是否满足要求；
4、接地体由什么构成，是否满足要求；
5、其次看三者之间的连接是否可靠，是否满足连续电气贯通；
6、最后看是否采用热浸镀锌（防腐要求），接地电阻是否满足接地要求，是否采取其它改善措施。

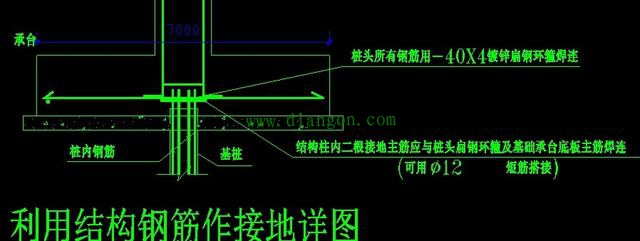

7、工厂防雷分为整体结构防雷，就是主厂房防雷，主要基础打接地极、接地带，形成一个接地网，接地电阻小于10欧。再与主厂房的钢筋或钢构的主体连接。水泥混凝土屋顶接避雷带或避雷针，墙外地面还得留有接地测试点，钢构应用镀锌扁铁作直接引到屋顶。
8、供电系统接地分为保护接地和工作点接地，保护接地是带电设备外壳接地。工作点接地指零线接地，接地网做法与避雷接地方式一样，接地电阻小于4欧。如达不到要求，则应加接地极，条件不好的，应加电解物及（或）更换土壤。工作接地和保护接地在配电室独立引出，系统可并为一个。工作方式，如地线和零线分开，也可合为一引到用电系统（或设备）。接地系统须重复接地。也有独立分开的方式，TN-S系统。零地不能再合为一。
9、仪器仪表接地系统。该系统接地电阻小于1欧，不能与防雷接地连接。
10、防静电接地，如油管等，每隔（弯头）35米就得有一处可靠接地（可系统也可独立），电阻小于30欧。
