什么是线电压与相电压?线电压与相电压定义

线电压是指三相电路中A、B、C三相引出线相互之间的电压，又称相间电压。星型连接的线电压大小为相电压的 ，三角形连接的线电压等于相电压。无论是采用星型接线还是三角形接线，三个线电压分别以Uab、Ubc和Uca表示。
　　相电压是指三相发电机星型接法中，三个绕组的末端被连载一起形成公共端——中性线，和三个绕组起端相连接的输电线形成相线，也称火线。火线与中性线间的电压称为相电压，分别以以Ua、Ub和Uc表示。

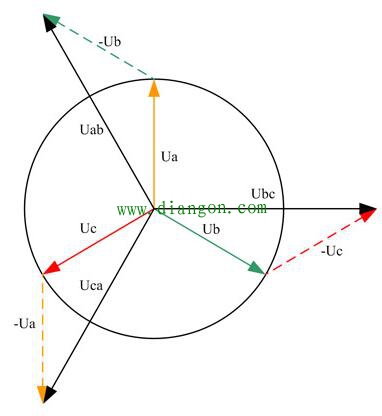

图1 线电压和相电压矢量关系图
