电工线路中的电气文字符号标识图解

在电工线路中常见的电气文字符号一般可分为基本文字符号、辅助文字符号、字母 数字代码组合符号和专用文字符号。文字符号可以用单一的字母代码或数字代码来表示，也可以用字母与数字组合的方式来表示。例如，图1所示为一个典型的电工线路，从图可以看到，线路中标识有不同的文字符号。
基本文字符号用以标识电气设备、装置、元器件以及线路的种类、名称和特性。图2所示为典型电工线路中的基本文字符号。

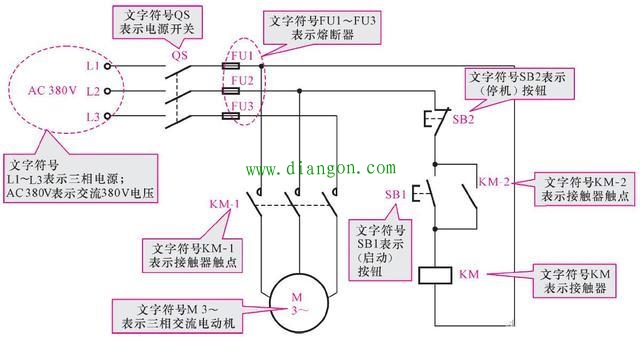

图1　电工线路中的文字符号标识

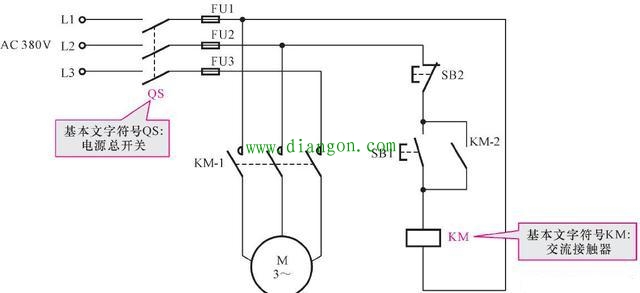

图2　电工线路中的基本文字符号
通常基本文字符号一般分为单字母符号和双字母符号。其中，单字母符号是按拉丁字母将各种电气设备、装置、元器件划分为23个大类，每大类用一个大写字母表示。如“R”表示电阻器类，“S”表示开关、选择器类，在电气线路中，单字母优先选用。
双字母符号由一个表示种类的单字母符号与另一个字母组成，通常采用单字母符号在前、另一个字母在后的组合形式。如“F”表示保护器件类，“FU”表示熔断器；“G”表示电源类，“GB”表示蓄电池（“B”为蓄电池的英文名称Battery的首字母）；“T”表示变压器类，“TA”表示电流互感器（“A”为电流表的英文名称Ammeter的首字母）。
