电工基本功---中间继电器篇

在传统电气控制线路当中，形形色色的中间继电器占有举足轻重的一席之地。中间继电器在电气线路图当中以KA来标示。它具有触点众多、体积小巧等众多优点，在线路当中起着上引下联的作用。
工作当中我们最为常见的中间继电器型号有JZ7系列和JZC4系列两大类。根据线路电压又分为36V、127V、220V、380V四大线圈电压等级。

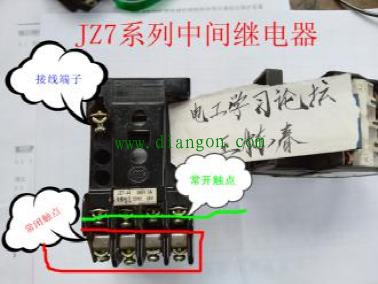

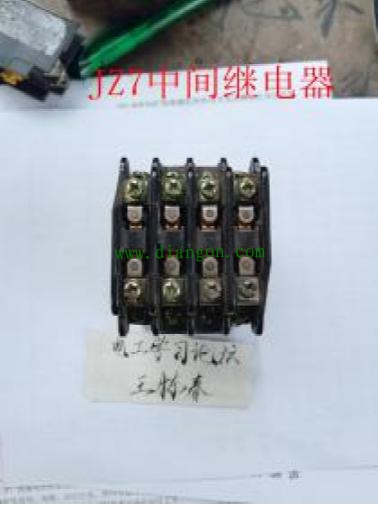

JZ7系列中间继电器系中间继电器家族的元老。它的触点分为上下两层，它拥有4组常开触点和4组常闭触点，线圈接线端子分列壳体的上下两端。该型中间继电器顶端4组触点为常闭触点（NC），下端4组为常开触点（N0）。它一般采用对角螺栓紧固方式安装。该型继电器凭借着众多的触点，至今活跃在电控线路当中。

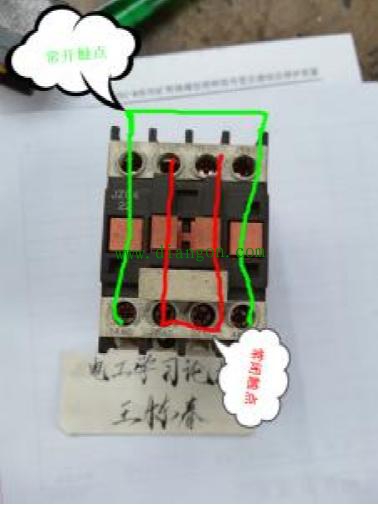

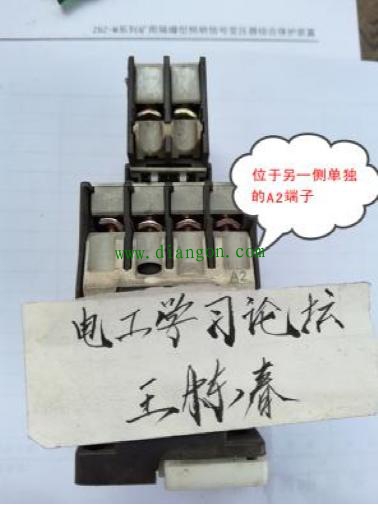

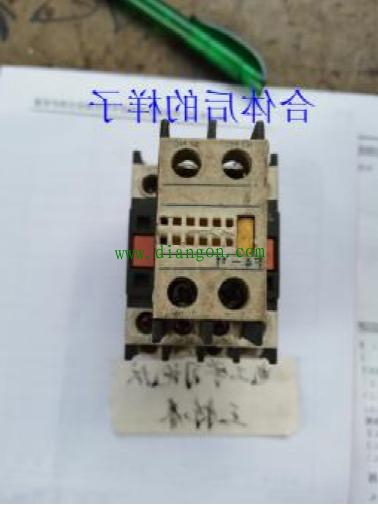

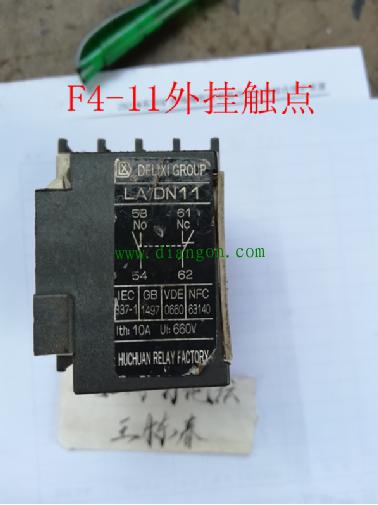

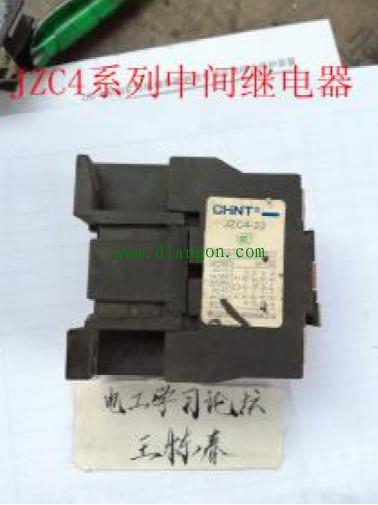

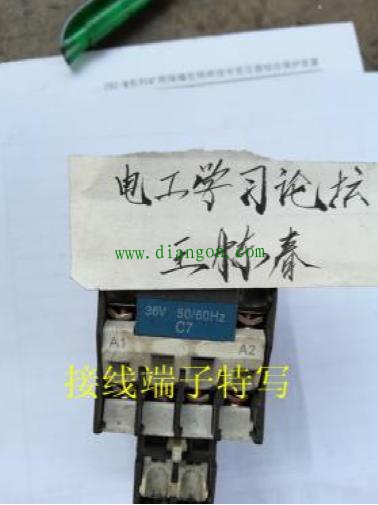

JZC4系列中间继电器为较新式型号。该型继电器较老式JZ7系列中间继电器高度略矮一些，它除了可以采用对角螺栓紧固方式安装外还可以卡装在35mm的导轨上，安装形式更为灵活多样。JZC4系列中间继电器为单层触点结构，它拥有位列左右两侧的两组常开触点；以及位列中间的两组常闭触点，两型触点正好比JZ7系列少了一半，当然为了适应较为复杂电控线路的需求，JZC4系列中间继电器还可以在其顶端加挂F4-11型外挂触点，也就是多加常开、常闭触点各一组。为了便于配线方便，JZC4系列继电器的接线端子有3个，其中两个为接线端子A2，为上下贯通式，位于壳体同一侧的为A1、A2接线端子，使用时应多加留意，避免短路故障的发生。
