维修电工干货分享之改装慢动记

此次改装慢点动源于一起工伤事故，一工人在生产中拆解布上疵点，不小心被机器夹断一截手指。事后分析，是工人工作分心导致右手没离开机器，左手就开始点动机器寸动按钮，等发现自己的误动作时，手已被夹到。这已不是第一次出现此类情况，为了安全生产，攻关迫在眉睫。机器停下来后，在工人拆除疵点时，点动如果机器要是动作缓慢，即使有误动作也可以有反应的时间，则可以避免此类事故！原因找到就好解决。
首先为解决慢动电源这个问题，车间购买了一个台380伏30千瓦0.1--50Hz的大功率变频器作为辅助电源！有了它机器原电路不动，只要每台机器上加装一个交流接触器就可以了！话不多说直接上图

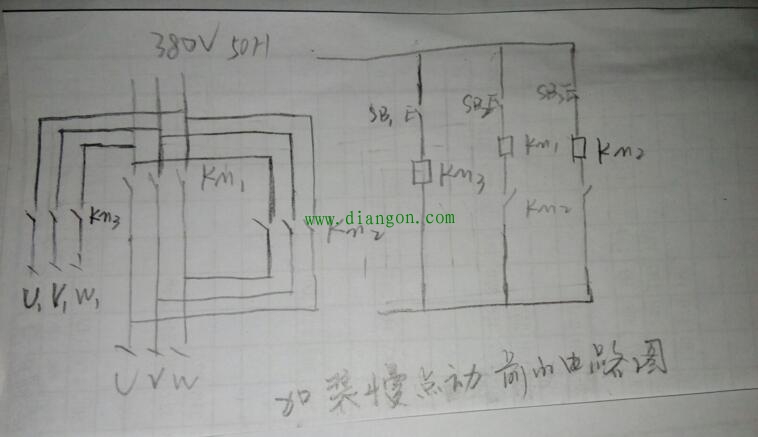

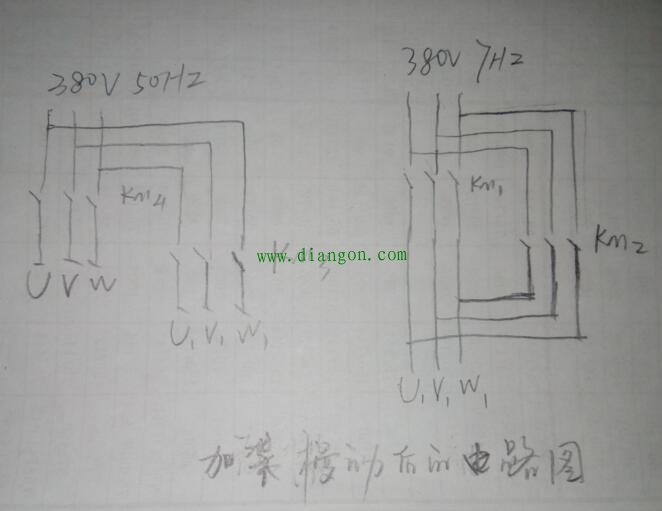

图中sB1为预备按钮，控制KM3。SB2为正转按钮，控制KM1。SB3为反转按钮，控制Km2，在不按预备按钮的情况下，点动正反转按钮机器皆为寸动，按下预备按钮后，再按正转按钮，机器进去正常运行状态。(http://www.gdzrlj.com/版权所有)加装慢动就是以KM3为切点，利用它的动合、动开辅助触点来切换高低频电源。这是改装后的电路图

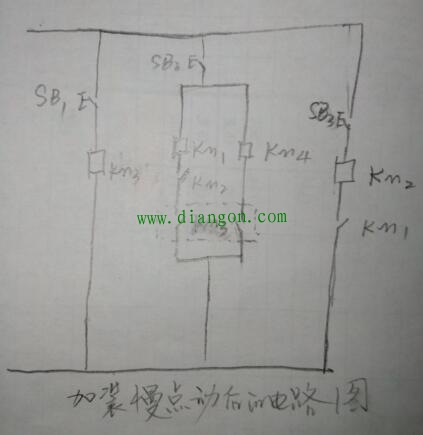

各按钮功能不变，就是加装了KM4，不按预备按钮时，正反转在寸动时用低频电源，在按了预备后，切换KM4进入，用正常电源，机器进去入正常运行状态。由于机器运行时没有反转情况，所以只要加装一个KM4即可。
实践证明，此次改装相当有效，彻底解决了机器在寸动时打手这个问题。
