输出短路保护电路原理图解

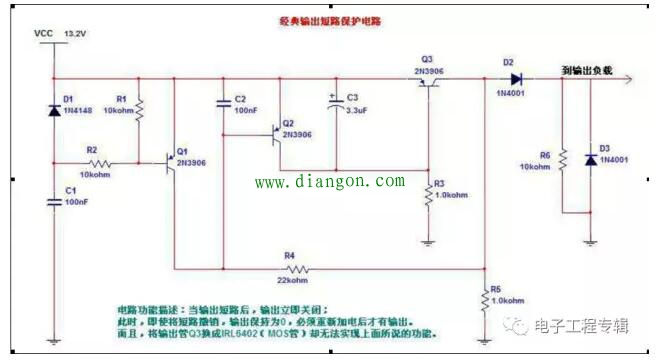

上电时：C2两端电压不能突变，Q2基极电压由VCC开始下降，下降到Q2可以导通（BE结压降取0.7V），这个时间大概是0.12mS。但是同时Q1也在起到阻止Q2导通的作用，Q1导通的时间大概是：5.87mS也就是说Q2在5.87mS后才会导通，但是同时C3在阻止Q3的导通，阻止时间是0.17mS。Q1的作用是延时，使得上电时保护电路不动作。这里的保护电路就是Q2和Q3组成的电路。就是让Q2处于截止状态，这样就可以正常输出电压了。Q1的延时，就是拖住Q2的导通时间，让Q3先导通。C1决定保护电路通电时保护电路的灵敏度,C1容量不能太大,Q1同样是为了保护电路的可靠性稳定性而设计的,Q1、R1、R2、C1、D1主要是在电源突变时起了很大的作用。Q3在上电0.17mS后导通，负载得电，Q极电压达到13.3左右，迫使Q2截至，由此可见Q1可以去掉。

　　短路时：Q极被拉低，Q2导通，形成自锁，迫使Q3截止，Q3截至后面负载没有电压，这时有没有负载已经没有关系了，所以即使拿掉负载也不会有输出。要想拿掉负载后恢复输出，可以在Q3得CE结上接一个电阻，取1K左右。

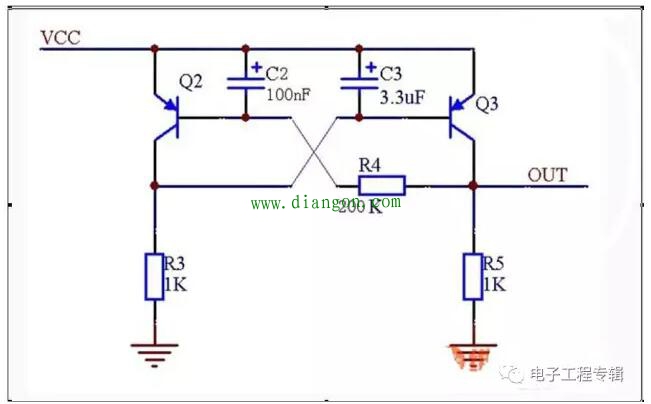

　　Q2和Q3的电路变换一下就容易看懂了。就是经典的晶体三极管锁存器。如下图。

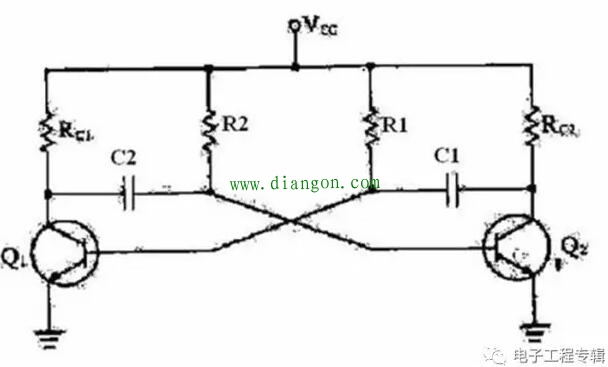

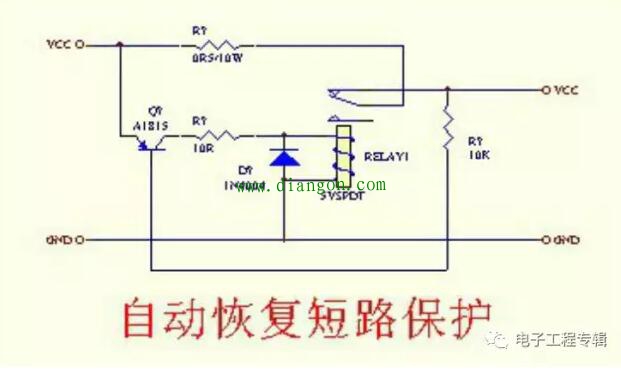

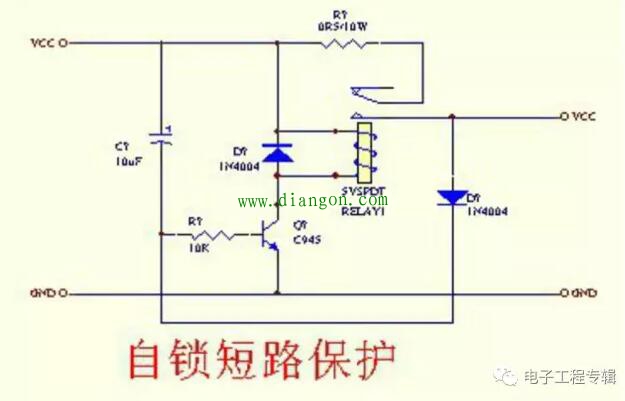

　　另外附上一些类似的图。
