漏电开关漏电断路器的作用原理

漏电断路器，包含了漏电保护器和普通断路器的功能。
其中，普通断路器具有过载保护和短路保护的功能，二者能够实现，均是依靠内部热敏结构，感应电路中的温度来实现的。本文不详细介绍。
在这里，我们详细介绍一下漏电保护器这个附件的作用。
顾名思义，它的主要作用，就是防止漏电。其中包括：相线漏电、相线接地漏电和用电设备本身漏电。不论是哪种漏电保护，最终目的都是为了防止人触电（过载保护和短路保护在一定程度上是为了保护线路和用电设备）。
换句话说，漏电保护器存在的唯一目的，就是为了保护人的。提供保护的方式，就是落闸断电。

漏电保护器的原理
漏电保护器还有一个名字，叫做“剩余电流动作保护器”，什么意思呢？就是检测剩余电流的。
主要分为三个部分：检测元件、中间放大机构和执行机构。

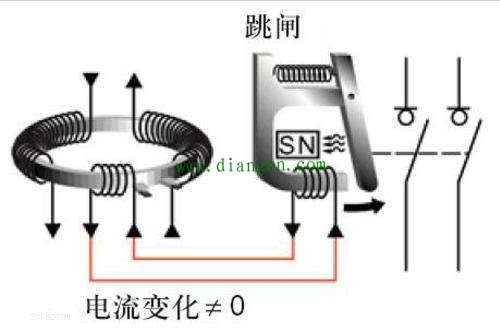

检测元件：这一部分，有点像一个零序电流互感器。主要组成部分是一个缠满电线的铁环（线圈），零线和火线从线圈中穿过。这个线圈就是用来监测电流的。
正常情况下，线圈里的一根零线和一根火线，二者内部的电流方向应该是相反的，且电流大小相同。此时，二者的向量之和为0。
如果电路中发生漏电，那么电流就会泄漏出去一部分，此时再进行检测，向量之和就不为0了。
一旦检测到向量之和不为0，检测元件就会将这一信号传递给中间环节。
