三菱plc脉冲式触点指令的应用示例

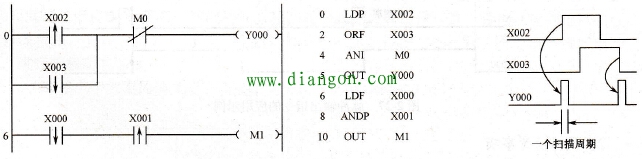

脉冲式触点指令的应用如图所示。

图 脉冲式触点指令的应用示例

①LDP、ANDP和ORP指令是用来做上升沿检测的触点指令，触点的中间有一个向上的箭头，对应的触点仅在指定位元件的上升沿（由OFF变为ON）时接通一个扫描周期。

②LDF、ANDF和ORF指令是用来做下降沿检测的触点指令，触点的中间有一个向下的箭头，对应的触点仅在指定位元件的下降沿（由ON变为OFF）时接通一个扫描周期。

③脉冲式触点指令可以用于X，Y，M，T，C和S。在图2-28中X2的上升沿或X3的下降沿出现时，Y0仅在一个扫描周期为ON（前提是M0常闭触点没有断开时）。
