交流异步电动机的双速控制原理
时间：2023-03-06来源：佚名
|

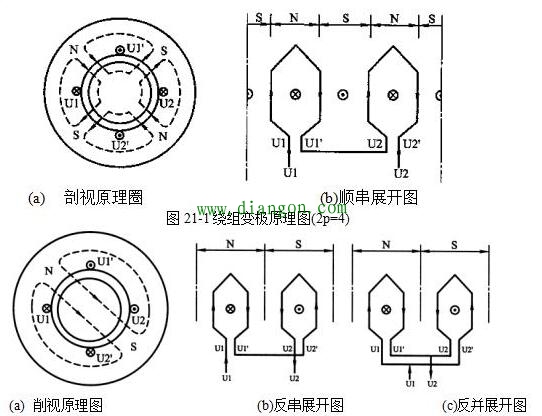

由三相异步电动机的转速公式n=(1–S)60f1/p可知，改变异步电动机磁极对数P，可实现电动机调速。 变极调速 在电源频率f1不变的条件下，改变电动机的极对数p，电动机的同步转速n1，就会变化，极对数增加一倍，同步转速就降低一半，电动机的转速也几乎下降一半，从而实现转速的调节。 要改变电动机的极数，当然可以在定子铁心槽内嵌放两套不同极数的三相绕组，从制造的角度看，这种方法很不经济。通常是利用改变定子绕组接法来改变极数，这种电机称为多速电机。 1变极原理 下面以4极变2极为例，说明定子绕组的变极原理。图画出了4极电机U相绕组的两个线圈，每个线圈代表U相绕组的一半，称为半相绕组。两个半相绕组顺向串联(头尾相接)时，根据线圈中的电流方向，可以看出定子绕组产生4极磁场，即2p=4，磁场方向如图(a)中的虚线或图(b)中的×、⊙所示。
|
