万用表分辨火线和零线方法图解

1.指针式万用表分辨相线和零线
（1）接触测量法

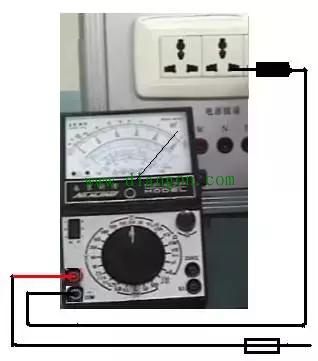

将万用表转换开关置于交流250V或500V挡，第一支表笔接电源的一端，第二支表笔接大地（比如水管、暖气片等上面或潮湿的地面）。如果接地良好，当万用表读数为220V左右时，第一支表笔接的是电源的相线，如下图所示。如果指针不动，说明第一支表笔接的是电源的零线。即使第二支表笔接地电阻大，当第一表笔接相线时，指针也会有明显的偏转。

红表笔接大地
（2）非接触测量法

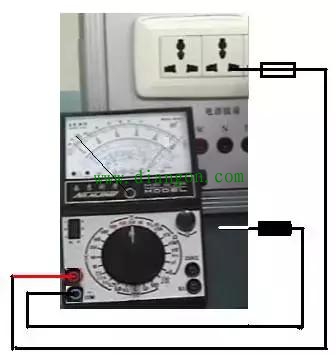

将万用表转换开关置于交流250V或500V挡，第一支表笔接电源的任一端,将第二支表笔悬空放置在桌子上，用手握住第二支表笔的绝缘杆部分（注意手不要接触导电部分）。如果第一支表笔接的是相线，则表头指针一般可偏转2～10格,如下图所示。万用表的灵敏度越高，偏转越明显。如果第一表笔接的零线，表头指针不会偏转。

黑表笔防止在桌上
此方法适用于任何型号的万用表。这种方法不会对人体造成危险。因为指针万用表的内阻20KΩ/V，如果用于测量220V电压，指针表的内阻为20KΩ×220V=4400Ω，比较安全。
2.数字式万用表分辨相线和零线
数字万用表的交流电压挡的灵敏度很高，即使感应到微弱的电压信号，也能从液晶屏上显示出来，使用数字万用表的ACV挡，用感应法寻找交流市电的相线，具有直观、迅速、准确和安全的特点。
（1）接触测量法

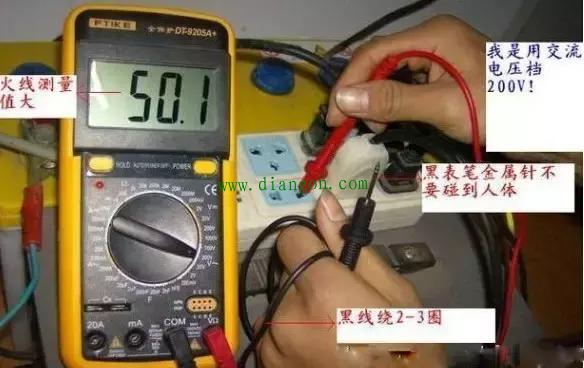

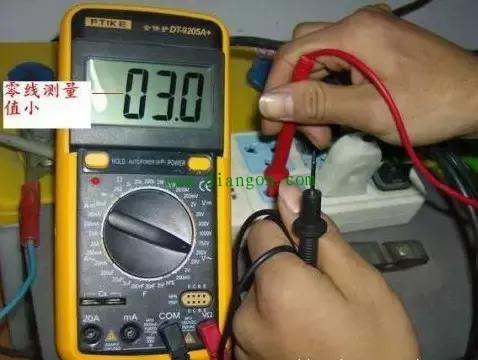

将数字万用表拨至交流20V挡（或交流2V挡），取下黑表笔，将黑表笔插入V/Ω插孔，一手握住红表笔的绝缘杆，用表笔尖依次碰触两个插孔，显示值较大的为相线。

（2）非接触测量法
有时，需要从户外照明线中寻找相线；这时候可不需要剥去电线的绝缘皮，利用红表笔依次碰触两根导线的绝缘外皮，其中读数较大的就是相线；由于是感应电压，故量程选择交流2V最好。
分辨市电的相线和零线最好是用验电器（试电笔）！
