从电气设计到编程调试的超实用经验

对于很多大型工程项目经常涉及到修改图纸修改程序修改机柜的问题，改几个通道都要修改全部的资料，而且稍微改动大点就会容易出错。前面介绍了DB块的好处的文章，这里在分享一下如何利用好EXCEL这个工具去提高效率。
一、CAD图纸关联EXCEL
修改EXCEL即可修改CAD中的数据

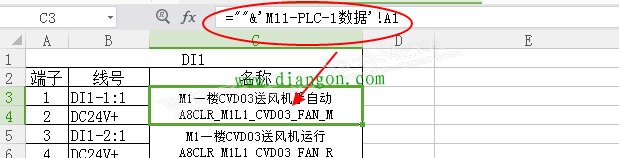

第一步创建对应的EXCEL表格

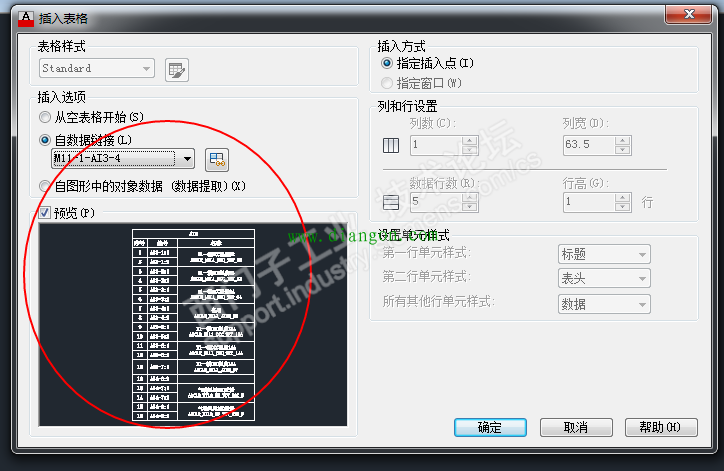

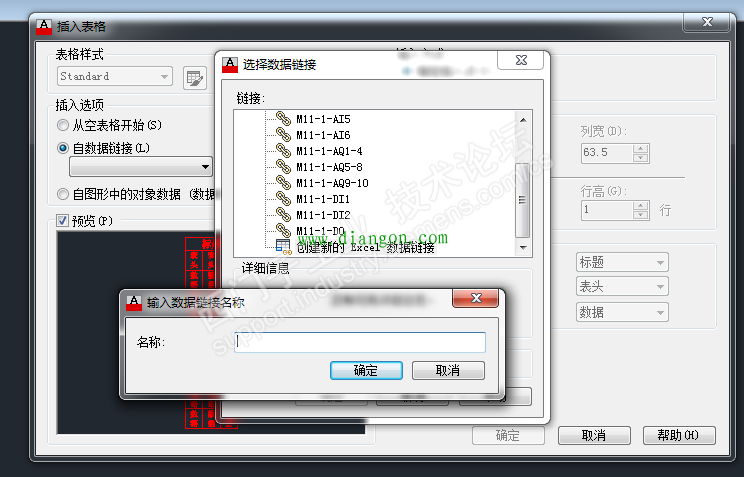

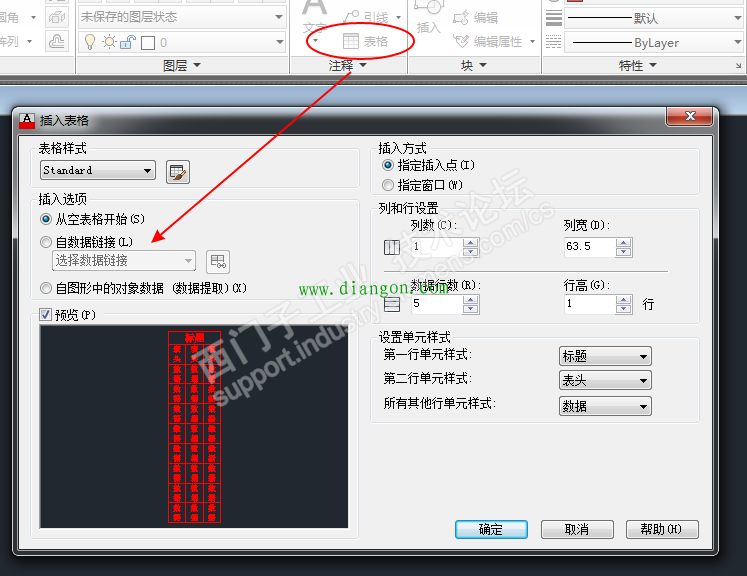

第二步.新建一个CAD图纸插入表格

每次修改了EXCEL后更新一下数据连接即可
图纸中的表格就会更新为最新的EXCEL了。简单吧，也不用一个去CAD敲文字了，同时更改通道后只需要修改好EXCEL并在CAD图纸中更新一下就OK
二、程序通道关联EXCEL

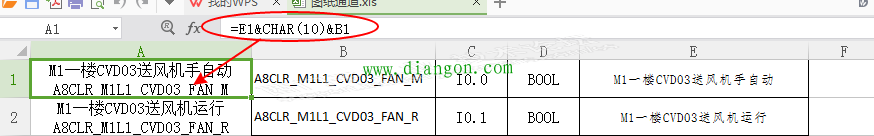

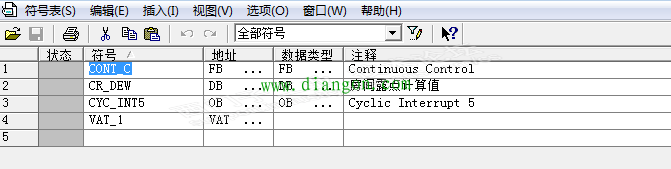

即对符号表进行变量更新，以做好的EXCEL对应格式复制粘贴到符号表末尾，若存在红色即把前面出现红色的删除即可更新变量名。这个可采用同一个EXCEL表格的数据，这样就可以保持一致。

三、DB块用EXCEL生成
我的另一批文章介绍了如何生成DB块我这里就不多说了也就是用EXCEL关联到要的EXCEL表格的数据

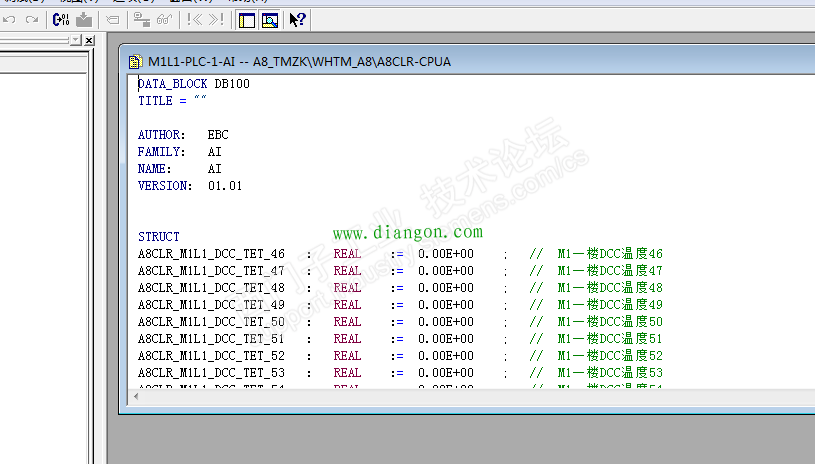

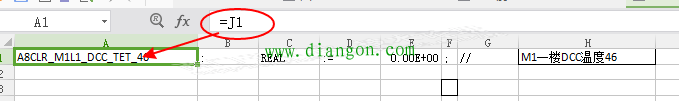

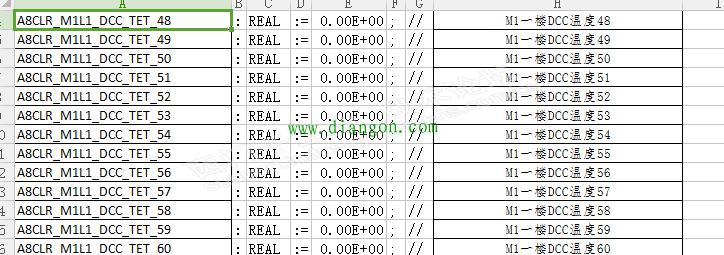

EXCEL也是可以使用如下方式（即表达式来生成然后拷贝到STL当中来生成新的DB块）

这样就完成了改一处全部都能改而且避免出错。方法非常实用哦,这里还是建议大家多用DB块来做程序。
