防雷接地平面图阅读技巧

1.防雷接地图
　　防雷接地是为了泻掉雷电电流，而对建筑物、电气设备和设施采取的保护措施。对建筑物、电气设备和设施的安全使用是十分必要的。建筑物的防雷接地系列，一般分为避雷针和避雷线两种方式。电力系统的接地一般与防雷接地系统分别进行安装和使用，以免造成雷电对电气设备的损害。对于高层建筑，除屋顶防雷外，还有防侧雷击的避雷带以及接地装置等，通常是将楼顶的避雷针、避雷线与建筑物的主钢筋焊接为一体，再与地面上的接地体相连接，构成建筑物的防雷装置，即自然接地体与人工接地体相结合，以达到最好的防雷效果。
　　(1)防雷接地平面图
　　建筑物的防雷接地平面图通常表示出该建筑防雷接地系统的构成情况及安装要求，一般由屋顶防雷平面图、基础接地平面图等组成。
　　①屋顶防雷平面图见附图防雷平面图。
　　该图例利用热镀锌圆钢Ф12作避雷带，水平敷设时，支架间距为1.0米，转弯处为0.5米。垂直敷设时，支架间距为1.5米，支架为12mm×4mm扁钢，L=150mm。不在同一平面的避雷带应该做好垂直连接，引下线距地1.8米处设断接卡，一共设两处，供遥测使用。屋顶的金属构件通过Ф10的热镀锌圆钢与避雷带就近焊接连通；避雷带在各连接点与主筋引下线通长焊接，每个柱筋在深处箍筋与每根主筋通长焊接。建筑物外墙金属构件应与建筑物接闪器、引下线连接为一个等电位体。

　　②基础接地平面图见附图接地平面图。
　　该建筑按二类防雷建筑考虑，接地体利用建筑物基础部分混凝土内两根主钢筋和建筑物四周按网格尺寸不大于10m×10m敷设的环形接地体相互焊接为一体，网格交叉点及钢筋自身链接均应焊牢靠。防雷装置引下线利用大楼结构外侧主钢筋(不少于两根)，钢筋自身上下连接点采用搭接焊，且其上端应与房顶避雷装置，下端应与地网，中间应与各均压带焊接，大楼的总电阻应不大于1欧姆。

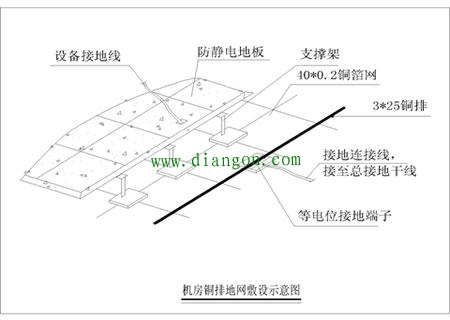

　　此工程采用联合接地，如图所示。

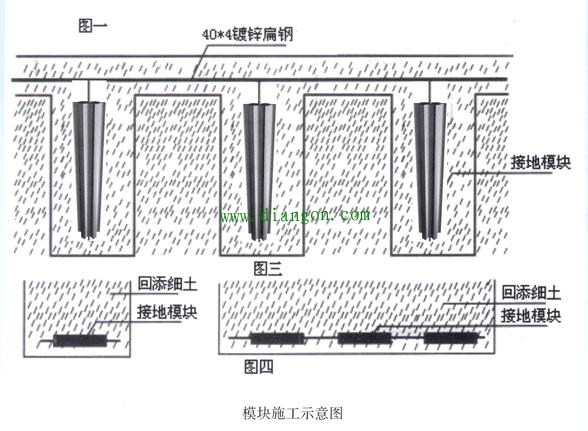

联合接地是将设备的工作接地、保护接地以及建筑物防雷接地共同合用一组接地体的接地方式，由接地体、接地引入线、接地汇集线和接地极四部分组成。在负一楼低压配电室设接地总汇集排(MEB)一处，防止无关人员触动，各层接地分汇集排设在电缆井内，各层汇集排之间用40×4的热镀锌扁钢连接。到接地分汇集排的水平接地分汇集线用VV-1X35mm2连接，到金属管道和设备金属外壳的水平分汇集线用BV-1X25mm2连接。接地极按每隔5m打L50×50×2500的热镀锌角钢，埋深0.8m。
