电气自锁与互锁原理图解

互锁
我们首先要知道，任意两个相线，是不能直接连在一起的， 否则就会发生短路事故。那么正如我们上文所说，如果KM1和KM2的接触器常开触点同时闭合， 必然会发生这种事故。那么怎么办呢？就需要利用互锁原理了。
就像上面那张图，同时按下SB2和SB3，两个接触器的常开触点就会同时闭合。那怎么办呢？

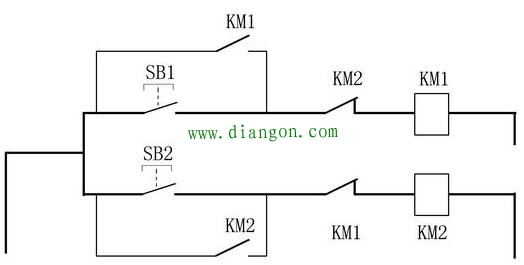

我们将二者的常闭触点连入了对方所在回路内。如上图所示。
当接触器常开触点KM1闭合的同时，它的常闭触点也会同时断开。此时再按下SB2，线圈KM2也无法通电，因此常开触点KM2不会闭合。
自锁
自锁是一个专门为了按钮而生的伟大发明。我们知道，启动按钮的特点是按下后闭合，松开后就断开。怎么样才能让按钮按下后，电路可以持续供电呢——将接触器的常开触点与之并联。
这样一来，按下按钮后，线圈就会通电，同时接触器常开触点闭合。此时，哪怕松开按钮，电路依旧可以持续通电。
