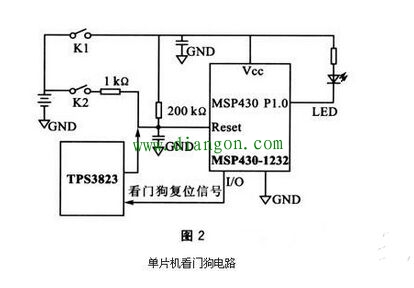

单片机看门狗电路的作用
|

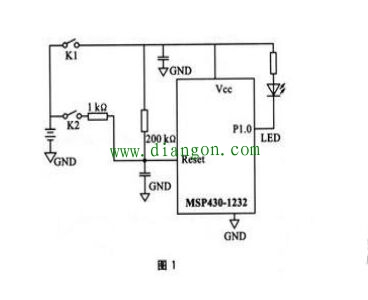

在由单片机构成的微型计算机系统中，由于单片机的工作常常会受到来自外界电磁场的干扰，造成程序的跑飞，而陷入死循环，程序的正常运行被打断，由单片机控制的系统无法继续工作，会造成整个系统的陷入停滞状态，发生不可预料的后果，所以出于对单片机运行状态进行实时监测的考虑，便产生了一种专门用于监测单片机程序运行状态的芯片，俗称“看门狗”(watchdog) 其作用是使单片机可以在无人状态下实现连续工作，其工作原理是：看门狗芯片和单片机的一个I/O引脚相连，该I/O引脚通过程序控制它定时地往看门狗的这个引脚上送入高电平(或低电平)，这一程序语句是分散地放在单片机其他控制语句中间的，一旦单片机由于干扰造成程序跑飞后而陷入某一程序段 进入死循环状态时，写看门狗引脚的程序便不能被执行，这个时候，看门狗电路就会由于得不到单片机送来的信号，便在它和单片机复位引脚相连的引脚上送出一个复位信号，使单片机发生复位，即程序从程序存储器的起始位置开始执行，这样便实现了单片机的自动复位。 单片机看门狗电路的作用 看门狗的作用： 看门狗定时器是一个计数器，基本功能是在发生软件问题和程序跑飞后使系统重新启动。看门狗计数器正常工作时自动计数，程序流程定期将其复位清零，如果系统在某处卡死或跑飞，该定时器将溢出，并将进入中断。在定时器中断中执行一些复位操作，使系统恢复正常的工作状态，即在程序没有正常运行期间，如期复位看门狗以保证所选择 的定时溢出归零，使处理器重新启动。软件的可靠性一直是一个关键问题。任何使用软件的人都可能会经历计算机死机或程序跑飞的问题，这种情况在嵌入式系统中也同样存在。由于单片机的抗干扰能力有限，在工业现场的仪器仪表中，常会由于电压不稳、电弧干扰等造成死机。在水表、电表等无人看守的情况下，也会因系统遭受干扰而无法重启。为了保证系统在干扰后能自动恢复正常，看门狗定时器(Watchdog TImer)的利用是很有价值的。 现今市面上流行的一些单片机，多嵌有内部WDT，如TI的MSP430系列，Philips的P87XXX和P89XXX系列，Microchip的PIC列，Atmel的AT89SXX系列和Holtek公司的Htxxx系列。但是这些内部看门狗在工作时，多存在一定的误差。一些工程师在设计的过程中，由于忽略了这一点，导致系统出现异常。MSP430系列单片机是美国德州仪器公司(TI)近几年开发的新一代单片机，该系列是一款16位、具有精简指令集、超低功耗的全新概念混合型单片机。在众多单片机系列中，由于它具有极低的功耗、丰富的片内外设和方便灵活的开发手段，已成为一颗耀眼的新星。其内部自带看门狗及复位电路，理论上如果程序跑飞，可用看门狗将其复位。但在实际使用过程中，发现看门狗的作用并非万无一失，以下实验证明了这一点。实验电路如图1所示。  试验程序清单： #include《msp430x12.h》 void main(void){ p1dir l=0x0f; //设置p1.2-.p1.0为输出 for(;;){ volaTIle unsigned int i; wdtctl=wdtpw wdtcncl; //复位wdt piout==0x0t; i=5000; do(i--) while(i!=0); }} 上述实验启动后，如果程序正常运行，LED会闪烁。缺省时，MSP430的看门狗是允许状态，所运行的程序会不断地访问看门狗。理论上，这个系统是不会发生启动失败的，因为即使启动失败，看门狗也应该在数百毫秒内启动，复位整个系统。基于这种思想，对单片机的复位进行测试。K2断开，用K1连续产生。Reset信号，测试看门狗使系统重启的成功率。K2闭合，则reset端高电平，理论上K1不能有效产生复位脉冲，观察看门狗是否起作用。 实验结果与分析 实验结果如下：K2断开，连续开关K1，上电重启系统，平均155次失败1次(LED不闪)，即看门狗失效概率0.6%;K2闭合，连续开关K1，平均18次失败1次(LED不闪)，且一旦失败，将连续失败下去，看门狗无效率占到了约5.5%。另外，当采用同样具有内置看门狗的其他系列单片机替代实验中的MSP430，启动程序段作相应修改时，实验结果仍大致相同，这说明具有内置看门狗的单片机面临的问题是相同的。经分析可能有如下原因： ①由于看门狗的时钟不独立，计数时钟与系统为同一分频链路，因此看门狗不能在系统出现问题时有效运作。 ②由于时钟可用软件设置，启动失败时，开机时钟可能处于空档，没有时钟看门狗不能生效。 ③有些看门狗需要用软件设置或启动，因此启动失败后，初始化程序没有激活，CPU可能跳转到随机代码，使看门狗被禁止。这样的看门狗是需要有可靠的上电复位作保证的，因此，从理论上讲，原设计存在着不合理性。基于上述分析，采用片外看门狗专用芯片TPS3823由独立的分频振荡电路提供计数脉冲。实验电路如图2所示。  上述电路中，TPS3823输出定时溢出信号给Reset端。程序段中，CPU要不断地通过I/O口输出喂狗信号，使看门狗计数器清零。在此电路中重复上述试验中K1、K2的相同动作，系统重启成功率达到100%。 未来的内置看门狗必须有独立可靠的时钟。系统上电后，看门狗即为允许状态，无需软件设置，它只能被外部硬件跳线或内部熔丝(fuse)所禁止。目前，如果要求设计可靠性较高的嵌入式系统，外置看门狗是必须考虑的。内置看门狗的另一问题是系统复位后，程序应判断是由Reset端正常上电复位，还是程序跑飞看门狗所致，由此确定现场数据是否应该保留。这也是在看门狗应用中所应考虑的。 |
