三极管开关电路设计
|
三极管除了可以当做交流信号放大器之外，也可以做为开关之用。严格说起来，三极管与一般的机械接点式开关在动作上并不完全相同，但是它却具有一些机械式开关所没有的特点。图1所示，即为三极管电子开关的基本电路图。 由下图可知，负载电阻被直接跨接于三极管的集电极与电源之间，而位居三极管主电流的回路上，

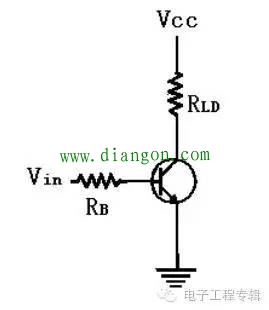

图1基本的三极管开关 输入电压Vin则控制三极管开关的开启（open）与闭合（closed）动作，当三极管呈开启状态时，负载电流便被阻断，反之，当三极管呈闭合状态时，电流便可以流通。详细的说，当Vin为低电压时，由于基极没有电流，因此集电极亦无电流，致使连接于集电极端的负载亦没有电流，而相当于开关的开启，此时三极管乃胜作于截止（cutoff）区。 同理，当Vin为高电压时，由于有基极电流流动，因此使集电极流过更大的放大电流，因此负载回路便被导通，而相当于开关的闭合，此时三极管乃胜作于饱和区（saturation）。838电子 1、三极管开关电路的分析设计 由于对硅三极管而言，其基射极接面之正向偏压值约为0．6伏特，因此欲使三极管截止，Vin必须低于0．6伏特，以使三极管的基极电流为零。通常在设计时，为了可以更确定三极管必处于截止状态起见，往往使Vin值低于0．3伏特。（838电子资源）当然输入电压愈接近零伏特便愈能保证三极管开关必处于截止状态。欲将电流传送到负载上，则三极管的集电极与射极必须短路，就像机械开关的闭合动作一样。欲如此就必须使Vin达到够高的准位，以驱动三极管使其进入饱和工作区工作，三极管呈饱和状态时，集电极电流相当大，几乎使得整个电源电压Vcc均跨在负载电阻上，如此则VcE便接近于0，而使三极管的集电极和射极几乎呈短路。在理想状况下，根据奥姆定律三极管呈饱和时，其集电极电流应该为﹕
因此，基极电流最少应为：
上式表出了IC和IB之间的基本关系，式中的β值代表三极管的直流电流增益，对某些三极管而言，其交流β值和直流β值之间，有着甚大的差异。欲使开关闭合，则其Vin值必须够高，以送出超过或等于（式1）式所要求的最低基极电流值。由于基极回路只是一个电阻和基射极接面的串联电路，故Vin可由下式来求解﹕
一旦基极电压超过或等于（式2）式所求得的数值，三极管便导通，使全部的供应电压均跨在负载电阻上，而完成了开关的闭合动作。 总而言之，三极管接成图1的电路之后，它的作用就和一只与负载相串联的机械式开关一样，而其启闭开关的方式，则可以直接利用输入电压方便的控制，而不须采用机械式开关所常用的机械引动（mechanicalactuator）﹑螺管柱塞（solenoidplunger）或电驿电枢（relayarmature）等控制方式。 为了避免混淆起见，本文所介绍的三极管开关均采用NPN三极管，当然NPN三极管亦可以被当作开关来使用，只是比较不常见罢了。 例题1 试解释出在图2的开关电路中，欲使开关闭合（三极管饱和）所须的输入电压为何？并解释出此时之负载电流与基极电流值？ 解﹕由2式可知，在饱和状态下，所有的供电电压完全跨降于负载电阻上，因此 由方程式（1）可知
因此输入电压可由下式求得﹕

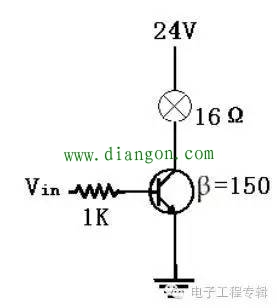

图2用三极管做为灯泡开关

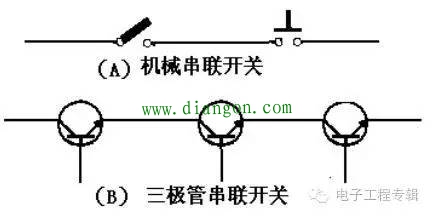

由例题1－1得知，欲利用三极管开关来控制大到1．5A的负载电流之启闭动作，只须要利用甚小的控制电压和电流即可。此外，三极管虽然流过大电流，却不须要装上散热片，因为当负载电流流过时，三极管呈饱和状态，其VCE趋近于零，所以其电流和电压相乘的功率之非常小，根本不须要散热片。 2、三极管开关与机械式开关的比较 截至目前为止，我们都假设当三极管开关导通时，其基极与射极之间是完全短路的。事实并非如此，没有任何三极管可以完全短路而使VCE＝0，大多数的小信号硅质三极管在饱和时，VCE（饱和）值约为0．2伏特，纵使是专为开关应用而设计的交换三极管，其VCE（饱和）值顶多也只能低到0．1伏特左右，而且负载电流一高，VCE（饱和）值还会有些许的上升现象，虽然对大多数的分析计算而言，VCE（饱和）值可以不予考虑，但是在测试交换电路时，必须明白VCE（饱和）值并非真的是0。 虽然VCE（饱和）的电压很小，本身微不足道，但是若将几个三极管开关串接起来，其总和的压降效应就很可观了，不幸的是机械式的开关经常是采用串接的方式来工作的，如图3（a）所示，三极管开关无法模拟机械式开关的等效电路（如图3（b）所示）来工作，这是三极管开关的一大缺点。

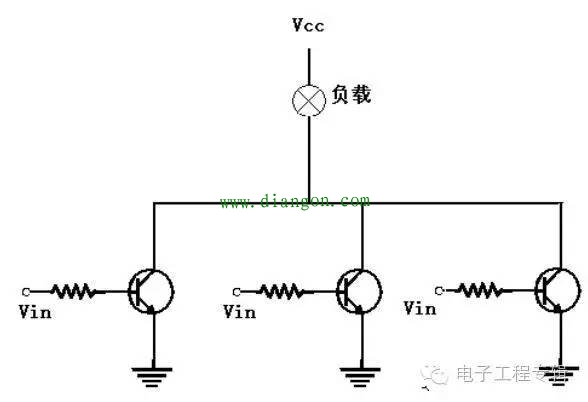

图3三极管开关与机械式开关电路 幸好三极管开关虽然不适用于串接方式，却可以完美的适用于并接的工作方式，如图4所示者即为一例。
图4三极管开关之并联联接 （1）三极管开关不具有活动接点部份，因此不致有磨损之虑，可以使用无限多次， 一般的机械式开关，由于接点磨损，顶多只能使用数百万次左右，而且其接点易受污损而影响工作，因此无法在脏乱的环境下运作，三极管开关既无接点又是密封的，因此无此顾虑。 （2）三极管开关的动作速度较一般的开关为快，一般开关的启闭时间是以毫秒（ms）来计算的，三极管开关则以微秒（μs）计。 （3）三极管开关没有跃动（bounce）现象。一般的机械式开关在导通的瞬间会有快速的连续启闭动作，然后才能逐渐达到稳定状态。 （4）利用三极管开关来驱动电感性负载时，在开关开启的瞬间，不致有火花产生。反之，当机械式开关开启时，由于瞬间切断了电感性负载样上的电流，因此电感之瞬间感应电压，将在接点上引起弧光，这种电弧非但会侵蚀接点的表面，亦可能造成干扰或危害。 |
