强配电箱的应用图例：
强配电箱的位置
强配电箱，可以安装在住户走廊、门厅、房间、餐厅等适合的地点，但不能够安装在厨房间、卫生间。因为时间长了，厨房的水分、油腻会影响断路器的正常工作，以及有煤气危险。
除了强配电箱外，还可以再设计安装一个次级配电箱。该次级配电箱，一般是为一些功率比较大的电器配置的，主要是这些电器的电源插头比较难配，或者用插头不能够完好实现电气的连接。例如，厨房、浴室的电器，以及空调的电源配电箱，即作为电源开关使用。
强配电箱的高度说明
①地下室照明箱明装底边距地1.5m。
②1层在走廊安装的照明配电箱底边距地1.7m。
③1层控制箱的安装高度为中心距地1.5m。
④1层挂墙明装的配电箱中心距地1.3m（箱体高度大于0.8m），或1.5m（箱体高度小于0.8m）。
⑤剪力墙内暗装配电箱要先用比配电箱稍大木盒预留洞口，安装配电箱提时必须拆除木盒。
⑥落地安装的基础，需要高出地面50~100mm。
⑦暗装于墙壁时，底部距地面高1.4m。
⑧明装于墙壁时，底部距地面高1.2m。
⑨室外配电箱，需要牢固地安装在支架上，箱底距地面高度不低于1.0m，以及采取防止攀登措施。
⑩箱体垂直度的允许偏差为：箱体高度为500mm以下时，不应大于1.5mm。箱体高度为500mm以上时，不应大于3mm。配管入箱需要顺直，露出长度小于5mm。
配电箱的高度，跟家里大人的身高差不多，也就是伸手能够操作的位置，以及远离孩子的操作高度。
配电箱的挂算尺寸
①强配电箱只是照明电箱或者小动力强配电箱时，进线小于10mm²时，以及开关位数小于20位时，则开关宽度尺寸加起来，再每边加20mm就是电箱宽度。高度，就是开关高度加40mm。深度，就是开关最大深度加10mm。
②强配电箱只是照明电箱或者小动力强配电箱时，进线小于10mm²时，以及开关位数大于20位时，强配电箱需要布置为两排开关，则开关宽度尺寸加起来再每边加40mm，就是电箱宽度。高度，就是开关高度加40mm。深度，就是开关最大深度加10mm。
③强配电箱只是照明电箱或者小动力强配电箱时，进线小于10mm²时，以及进线开关单独一排时，则开关宽度尺寸加起来再每边加20mm，就是电箱宽度。高度，就是开关高度加进线开关高度加40mm。深度，就是开关最大深度加10mm。
④强配电箱为动力电箱时，或动力照明电箱时，估算基本与上面相同。如果进线大于10mm²时，需要考虑进线的弯曲半径一级接线端子要预留足够的空间进线。如果两排布置开关时，需要考虑开关的布线走线。
⑤实际上，强配电箱尺寸是没有定论的，需要根据实际安装、实际接线图、如何安排开关、开关走线等来考虑。
⑥微型断路器每位宽度大约18mm。
⑦PZ系列配电箱有固定尺寸。家用配电箱一般选择PZ30型号。家用配电箱尺寸大小有：
110mm×160mm×8mm
150mm×170mm×8mm
200mm×210mm×9mm
230mm×240mm×9mm
280mm×280mm×9mm
280mm×370mm×9mm
280mm×420mm×9mm
280mm×460mm×9mm
470mm×210mm×9mm
470mm×370mm×9mm
470mm×420mm×9mm
580mm×370mm×9mm
390mm×630mm×9mm
强配电箱的移位
强配电箱的移位，一般需要加一段电缆，用镀银对接管对接，并且采用热缩材料做主绝缘，有的还需要做好防水处理。
强配电箱的移位，涉及电源入户线的加长，如果入户线是6mm²，或者10mm²、16mm²、25mm²，则需要采用同规格的导线来加长。加长连接处，需要设计接线盒，并且连接操作要符合要求。
6mm²的入户线导线连接，一般可以采用双向铰接，再用锡焊。也可以采用铜杆、接线耳连接方式。
10mm²、16mm²、25mm²导线连接，一般可以对接管压接。压接完后，需要用2层热缩绝缘套管，最外一层最好用高压热缩管保护。
强配电箱的移位线，一般采用暗装最为普遍。
强配电箱的规格与类型
常见型号
1.XL-51
XL——表示动力箱系列产品。
2.JXF防护箱系列型号
JXF——表示为防护箱。JXF防护箱主要的型号也只有：JXF1000/JXF2000，其尺寸主要有250×250×140、300(400、500、600)×250×140、300(400、500、600)×300×140(180、200)、300(400、500、600)×400×140(200、230)等。
3.XRM-302-05-2B(H)
XRM——表示这个照明配电箱属于嵌入式的照明配电箱。
302——表示设计序号。
05——表示该照明配电箱的方案号。
2B(H)——表示照明配电箱的高度以及宽度均为200mm。
4.XRM-305-3B-H
照明配电箱型号中凡是带有B、H字母的，则表示该照明配电箱的宽度、高度。H字母前面没有带数字的，则默认的标准型号，即2高度为40mm，除了嵌入式的型号外，其他很多字母组合而成的也是照明配电箱型号。
5.PXT-4-3X10
PXT——表示这个是照明配电箱。
4——表示设计的序号。
3——表示进线相数为3相。
10——告示每相输出的回路数为10。
选择什么规格的配电箱，一般与总功率没关系，而与电路的回路数量有关。配电箱配上空气开关、漏电保护器后，需要用多大的功率的，则需要根据进户线的额定电流来确定。配电箱里面的空开、漏保数量，需要根据需要的回路来决定。
空开
空开就是空气开关、断路器，是一种只要电路中电流超过额定电流就会自动断开的一种电器开关。
家装漏电保护器动作电流，一般选择30mA的，也就是漏电电流大于30mA，漏电保护器就动作跳闸。
断路器，没有明显的线路分断状态或闭合状态的指示功能。因此，需要在自动断路器前面（电源侧），增设一组刀开关，作为隔离使用，而不是用于分断、闭合线路电流的作用。实际中，一些应用也没有采用隔离开关。
家庭一般用二极（即2P）断路器作为总电源保护，用单极（1P）作分支保护。2P也就是1P N。采用双极或1P N（相线 中性线）空气开关，当线路出现短路或漏电故障时，应立即切断电源的相线、中性线，确保人身安全及用电设备的安全。
住户配电箱总开关，一般可以选择双极32~63A的小型空气开关。
照明回路，一般可以选择10~16A的小型空气开关。
插座回路，一般可以选择16~20A的空气开关。
空调回路，一般可以选择16~25A的空气开关。

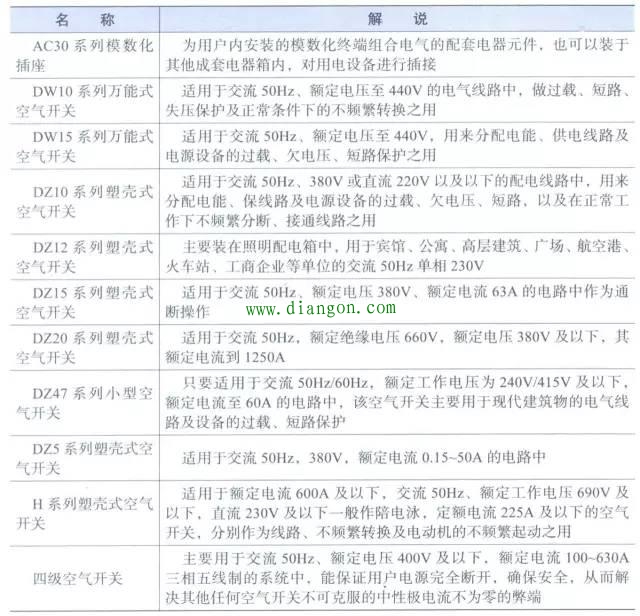

常见空气开关的型号与选择：
空开接线
家装空开接线图例：
空气开关的接线方法：
⑴接室内线
下方标有字母N的接零线（一般为蓝色线），并且所有室内的零线都接该处。
下方标有A1的接照明线（电灯）的相线。
下方标有A2的接其他回路1（例如插座线）的相线分路。
下方标有A3的接其他回路2（例如空调线）的相线分路。
下方标有A4的接其他回路4（例如其他线）的相线分路。
⑵接进户线
上方标有N的接零线（一般为蓝色线）。
上方标有L的接相线（一般为红色线）。
地线不用进入开关。

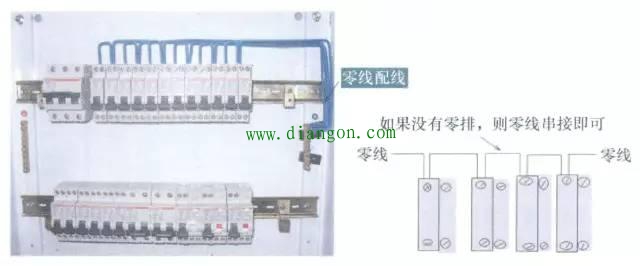

空开零线配线图例：

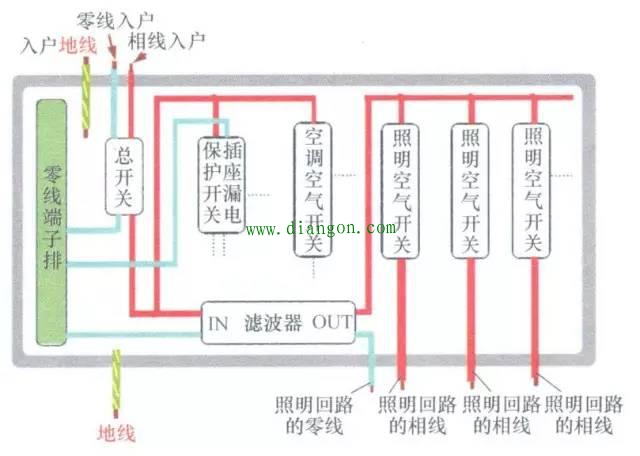

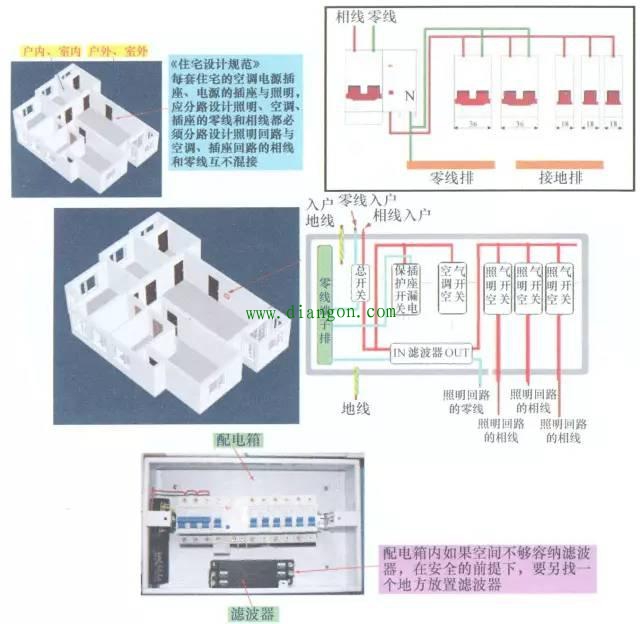

单相电入户强配电箱接线图例：

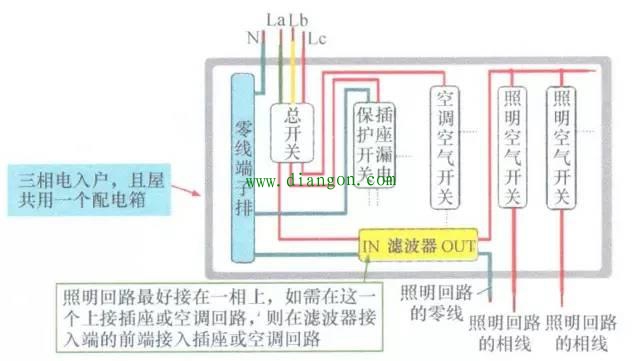

三相电入户强配电箱接线图例：

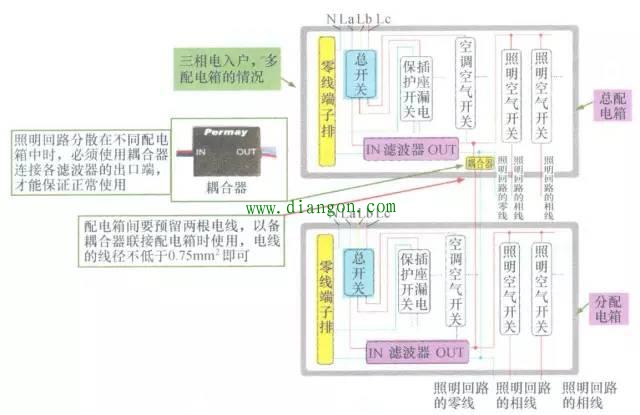

三相电入户强配电箱耦合器接线图例：

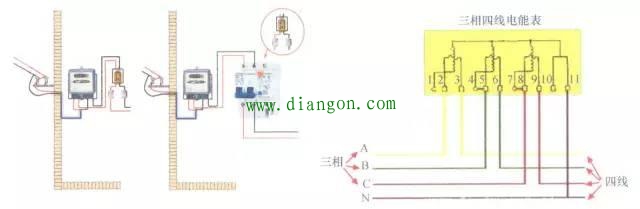

空气开关代替闸刀开关图例：
强电回路
强电回路的设计，需要根据家居用电复杂程度来设计：
⑴一般所有大功率的电器，都应单独布设回路，例如空调、热水器。每个空调各一个回路（4mm²，1.5P空调也可用2.5mm²）。
⑵所有普通开关设为一回路。
⑶每个房间的照明设为一回路，或者分成几个回路（2.5mm²）。
⑷一般来说客、餐厅可以共一回路。
⑸几个卧室可以共一回路。
⑹厨房一个回路（4mm²）。
⑺每个卫生间各一个回路（4mm²）。
⑻普通插座分成两个回路或者单独分几个回路（2.5mm²）。
每个回路，需要由独自的漏电保护断路器控制，并且每个回路是三根线（相线、零线、地线），也就是每个回路均有地线。对于3P的柜机是没有插头的，因此，可以在柜机边上的墙体上单独设一个空开盒，把控制该空调的断路器装进去。
每个回路内的方式，一般是并联关系。

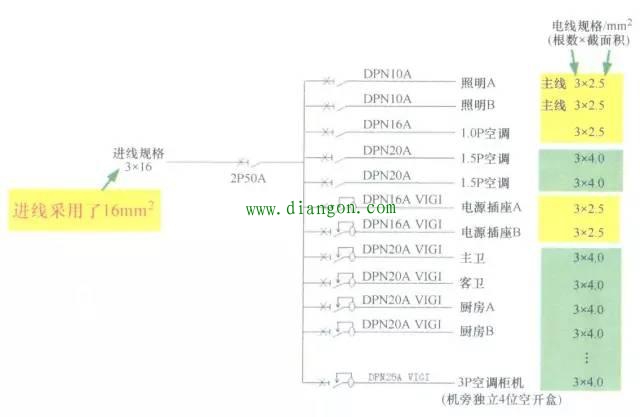

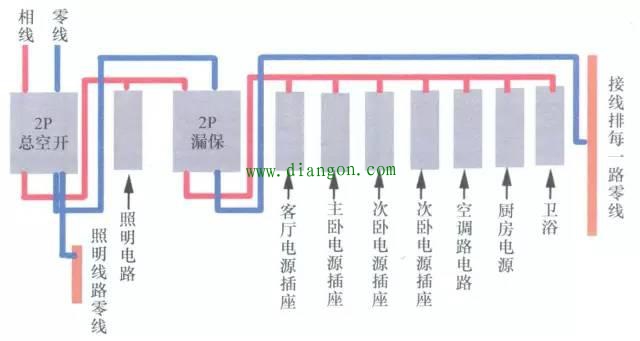

3房2厨2卫的配电简图：
回路的连接

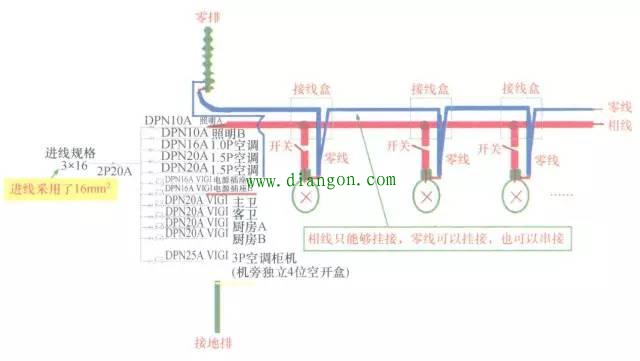

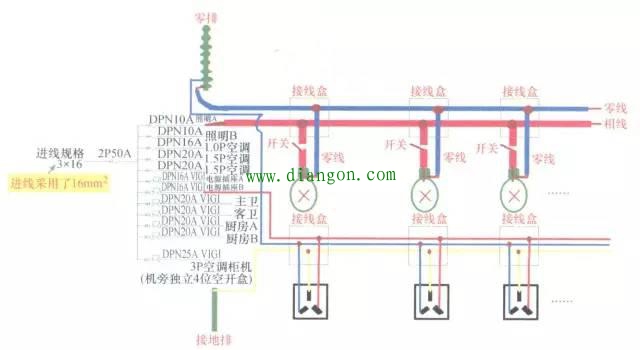

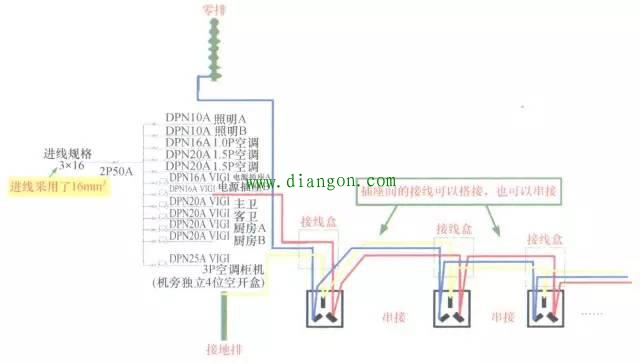

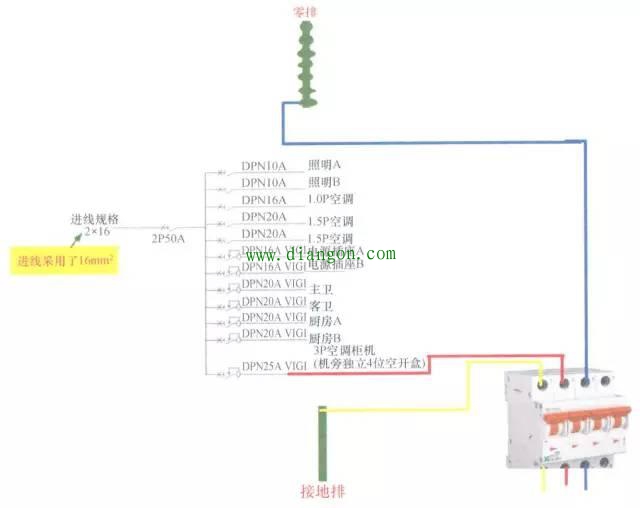

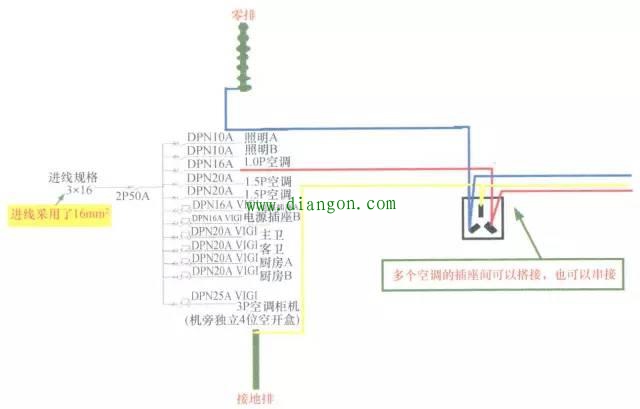

每一回路的连接方式图解：
