温度影响电子元器件的性能

　　1.对二极管伏安特性的影响
　　在环境温度升高时，二极管的正向特性曲线将左移，反向特性曲线将下移，如图1所示。在室温附近，温度每升高1℃，正向压降减小2~2.5mV；温度每升高10℃，反向电流约增大一倍。可见，二极管的特性对温度很敏感。

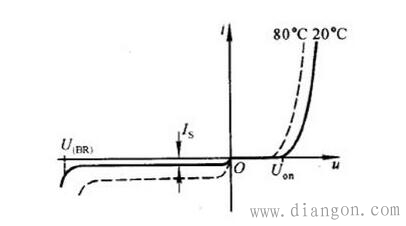

　　图 1 二极管的伏安特性

　　2.对晶体管输入输出特性的影响
　　由于半导体材料的热敏性，晶体管的参数几乎都与温度有关。
　　温度对输入特性的影响：与二极管伏安特性类似，当温度升高时，正向偏移将左移，反之将右移，如图2所示。
　　温度对输出特性的影响：如图3实线，虚线分别所示为20℃和60℃时的特性曲线，可见，温度升高时，由于输入特性左移，导致集电极电流增大。

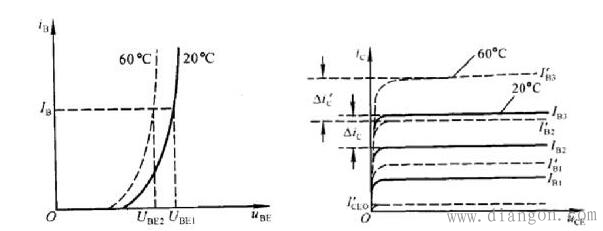

　　图 2 温度对晶体管输出特性影响 图 3 温度对晶体管输入特性影响
