plc梯形图S置位线圈/R复位线圈使用说明

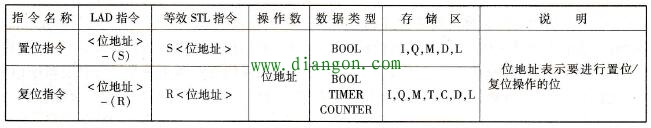

表 S置位线圈/R复位线圈及其说明

置位／复位指令根据RLO的值来决定指定地址的状态是否需要改变。对于置位指令，一旦RLO为1，置位指令使指定地址位为1，即使RLO不变为“O”，输出仍保持为“1”；若RLO为“0”，指定地址位状态保持不变。对于复位指令，一旦RLO为“1”，则复位指令使指定地址位为“0”，即使RLO不变为“0”，指定地址位状态保持不变；若RLO为0，指定地址位状态保持不变。

置位／复位指令可用于结束一个逻辑串（梯级），复位指令也可用于复位定时器和计数器。在语句表中，置位指令用S<操作数>表示；复位指令用R<操作数>表示。
