示波器探头使用方法图解

1．探头结构

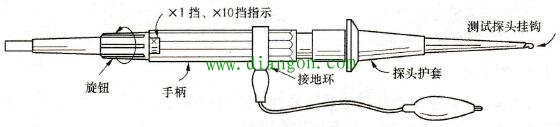

以日常使用较多的LP-16BX探头为例，其典型结构如图1所示，它的一端具有一个挂钩，检测波形时可以钩到电路的元件引脚上，挂钩外有一个护套，内有弹簧。检测时用手将护套拉下，挂钩才露出来。

图1 LP-16BX探头结构示意图

2．接地环和接地夹

探头中间有一个接地环和接地夹，用于与被检测的电路地线相连。使用时如果没有正确接地，就不能正常检测波形。

3．衰减转换开关

在探头的尾部有一个衰减转换开关，旋转下部的套筒形旋钮可以进行x1挡或x10挡的选择。在手柄下部标有选择指示，x10挡即表示检测送入的信号被衰减1/10，因此示波器上观测的值要乘以10。

4．BNC型插头

探头通过电缆将信号送到示波器的信号输入端，探头电缆的另一端有一个BNC型插头，在插头的部分有一个校正电容器的调整端。如图2所示。

图2 LP-16BX探头校正电容的位置示意图

5．探针

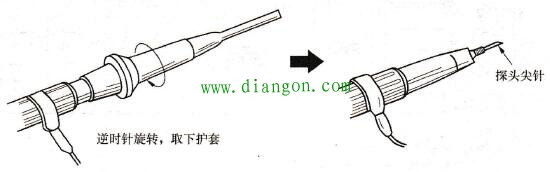

如图3左边所示，当逆时针旋转挂钩护套，取下护套以后，就可以将挂钩部分卸下来，露出探头的探针，如图3右边所示。这样，在检测密度很高的电路板时，可用探针点到检测部位，以免与其他元件短路。

图3 LP-16BX探头结构示意图

6．在x10挡测量

示波器探头在x10挡具有高阻抗和低电容量的特性，但是输入电压的幅度被衰减为1/10，在测量时注意这个特点，即

测量的电压值=示波器灵敏度(V/DIV)×屏幕幅度x10

例如，示波器灵敏度挡为1 V/DIVx屏幕幅度为SDIVx10，则测量电压值应为50V。

注意：在x10挡测量信号波形，必须调整探头上的电容器，使方波的顶部平直。

7．在x1挡测量

在x1挡测量，实际上就是将被测量信号直接送到示波器而没有衰减。因此，输入电容量比较大，约为250 pF。测量时必须考虑这个因素。
