影响断路器载流量的因素分析

载流量的影响主要体现在电流流过导体回路时产生的焦耳热。这些热量一部分通过热传导、热对流和热辐射等方式向外界传递，散发到周围介质中去，另一部分则被断路器本身吸收。断路器吸收热量后，温度升高;当产生的热量与散发的热量达到平衡时，断路器的温升不再增加达到稳定状态[5-6]。在GB 14048.2-2008中条款7.2.2.1对断路器温升限值有着明确的规定，从而对2.1对断路器温升限值有着明确的规定，从而对载流量影响因素的分析就显得尤为重要。

　　在环境温度高于GB 14048.2-2008条款7.2.2.2所规定的范围时，断路器承载额定电流可能会使得接线端子温度超过标准规定的限值，因此需要降低断路器的承载电流，使得接线端子温度符合标准规定。

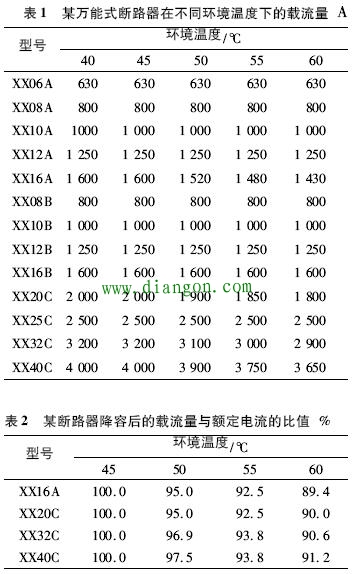

　　在成套开关设备中，由于柜体空间比较狭窄以及对IP防护等级有着不同的要求，从而使在其中的断路器运行环境温度会高于正常使用条件，断路器的载流量要适当降低[9]。以某企业提供的万能式断路器为例进行分析，其在不同环境温度下的载流量如表1所示。由表1可知，随着环境温度的升高，并不是所有规格的断路器都会降容。在同一壳架等级电流下，一般最大的两个电流规格的断路器可能会选择适当降容。

　　断路器降容后的载流量与额定电流的比值如表2所示。由表2可知，环境温度升高对断路器载流量的影响比较大，断路器降容后的载流量与额定电流的比值随环境温度的升高而降低，不同电流规格的断路器降低的幅度也各不相同。

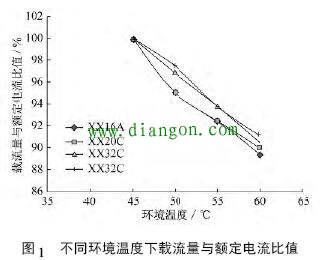

　　不同环境温度下载流量与额定电流比值如图1所示。由图1可见，不同电流规格的断路器降容系数相对比较接近，降容系数值大致在一条经过点45℃降容系数为100%和60℃降容系数为90%的直线周围，因此可近似的认为这4种规格的断路器降容曲线一致，且当环境温度为50℃降容系数一般为额定电流的95%，且环境温度每增加5K降容系数均减少2.5%。

　　综上所述，环境温度的升高对断路器载流量有一定影响。在相同的壳架电流等级下，电流规格较大的断路器一般会随着环境温度升高选择适当的降容，而且不同电流规格的断路器降容幅度有差异。通过试验可以获得万能式断路器在不同环境温度下的载流量，画出载流量随环境温度变化曲线，也就是断路器的降容曲线，建立万能式断路器的降容模型，为万能式断路器在成套设备中选型与安全应用提供指导。同时也希望断路器厂商能够给用户提供一个比较详细的断路器在环境温度改变时的降容系数参考表，为用户和成套厂商在产品设计时提供一定的参考依据。断路器厂商可以到相关检测机构测试断路器在不同环境温度下的降容曲线。
