西门子MM440系列变频器内置了PID功能

1．PID使能信号的选择

PID闭环运行，首先必须选择PID功能有效。MM440系列变频器使能信号参数设定为P2200 =1。

2．设定信号与反馈信号输入方式选择

(1)设定信号（又称给定信号）：是与被控物理量的控制目标对应的信号。在PID的控制中，是指在测量值全范围中确定一个符合现场控制要求的一个数值，并以该数字为目标值，使系统最终稳定在此数值水平或范围内，并且越接近越好。MM440系列变频器PID给定源参数见表1。

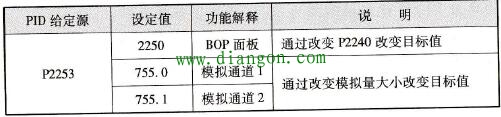

表1 MM440系列变频器PID给定源参数表

小编提示：

给定值的设定由传感器所选量程的百分数表示。例如，当目标压力为0. 7MPa时，所选择的压力传感器量程为0~1.0MPa，则设定的给定值为70%。

(2)反馈信号：是指通过现场传感器测量的与被控物理量的实际值对应的信号。通过PID的调节功能将给定值与反馈值相比较得到的差值进行微调，以判断是否到达预定的控制目标。例如．MM440系列变频器PID反馈源参数见表2。

表2 MM440系列变频器PID反馈源参数表

小编提示：

设定信号的输入方式，可以通过参数设定为面板输入或外接端子输入（电压信号或电流信号）。反馈信号必须是外接端子输入，可以通过参数设定是电压输入还是电流输入。

3．控制参数P、I、D的选择

在使用内置PID参数控制，只需设定比例增益Kp、积分时间Ti和微分时间Td三个参数。一般在实际应用中，需要现场设定P和I参数，微分参数一般不设定。MM440系列变频器PID三个控制参数为P2280（比例增益设置）、P2285（积分时间设置）和P2274（微分时间设置）。
